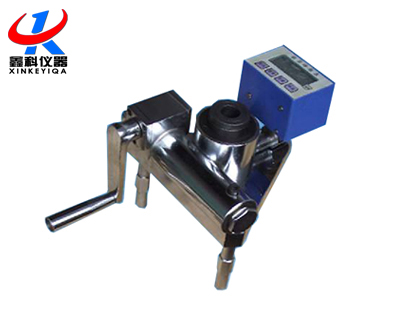

SJ-10饰面砖粘结强度检测仪
SJ-10饰面砖粘结强度检测仪 添加时间:2020-7-2 9:58:13

SJ-10饰面砖粘结强度检测仪概述: 随着我国国民经济的发展,建筑物采用釉面瓷墙砖、瓷质砖、陶瓷劈离砖陶瓷锦玻璃马赛克等(统称为饰面砖),作为饰面材料的工程越来越多,由于饰面的施工质量缺少必要的监督检验方法,建筑物外墙饰面砖因粘结强度问题造成脱落,伤人及财产损失的事故时有发生,因此,建筑物外墙饰面砖的粘结强度关系到人民生命的安全。

产品详情

SJ-10饰面砖粘结强度检测仪概述:

随着我国国民经济的发展,建筑物采用釉面瓷墙砖、瓷质砖、陶瓷劈离砖陶瓷锦玻璃马赛克等(统称为饰面砖),作为饰面材料的工程越来越多,由于饰面的施工质量缺少必要的监督检验方法,建筑物外墙饰面砖因粘结强度问题造成脱落,伤人及财产损失的事故时有发生,因此,建筑物外墙饰面砖的粘结强度关系到人民生命的安全。

为了加强饰面砖粘结质量的控制,保证工程质量,中华人民共和国建设部于一九九七年颁布了强制性行业标准《建筑工程饰面砖粘结强度检验标准》(JG110-97),并于一九九攻年十月一日起施行。已报批的中华人民共和国行业标准《外墙饰面砖的砖工程施工及验收规程》中,外墙饰面砖的粘结强度必须按照《建筑工程饰面砖粘结强度检验标准》(JG110-97)的要求进行检验,并将检验结果作为工程验收的资料。

依据中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》(JG110-97)专为检测饰面砖的粘结强度而研制的。根据《建筑工程饰面砖粘结强度检验标准》(JG110-97)的要求,标准块的规格为95mm*45mm 、40mm*40mm两种。为满足监理单位及工程质量监督检验中心需求,华南公司有100mm*100mm、和50mm*50mm的标准块选择另配。

SJ-10饰面砖粘结强度检测仪技术参数:

◆检测仪器最大拉力值 ------ 10KN

◆活塞行程 ----------- 10mm

◆重量 -----------------3Kg

◆精度等级 ------------ 1.0F.S

◆分度值 ---------------0.01

◆电源 ---------------- 9V6F

◆工作电流 ---------- ≤10mA

◆关断电源 -----------≤ 2m A

SJ-10饰面砖粘结强度检测仪工作原理:

机械原理

检测仪器基本结构如图所示。顺时针摇动手柄时,与其同轴的蜗杆随之转动,带动丝杆使小活塞产生位移,将泵体内液压油推向工作油缸,大活塞位移通过万向结带动连接螺母及标准块,对被检测的物体施加向上拉力,同时液压油对油压传感器产生工作压力,传感器把油压信号变为电信号,电子电路对该信号进行处理。随着手柄的转动油压增高,直至标准块被拉脱落。

仪器同时配有规程为95mm*45mm、40mm*40mm的标准块各一组,每组三个。

粘结力峰值记录仪安装在主机的右侧与和机合成体电池供电,便于携带和工程现场使用。

SJ-10饰面砖粘结强度检测仪粘结强度计算:

单个饰面砖试件粘结强度应按下列公式计算:

R=X/S1 *103

式中R为粘结强度(MPa),精确至0.01MPa

X为粘结力(KN)

S为试样受拉面积(mm2)

平均粘结强度应按下列公式计算:

RM=1/3∑ R1

式中RM为粘结强度(MPa),精确至0.01MPa

R1为单个试件粘结强度值(MPa)

试样受拉面积应按实际的切割面积计算,测量精度为0.1mm

SJ-10饰面砖粘结强度检测仪粘结强度的评定:

◆在建筑物外墙上镶贴的同类饰面砖,其粘结强度同时符合以下两项指标时可定为合格;

1)每组试样平均粘结强度不应小于0.4MPA

2)每组可有一个试样的粘结强度小于0.4MPA但不应小于0.3MPA.

当两项指标均不合要求时,其粘结强度为不合格。

◆当一组试样只满足1或2项中的一项指标时,应在该组试样原取样区域内重新抽取两倍试样检验,若检验结果仍有一项指标达不到规定数值,则该批饰面砖粘结强度可定为不合格。

SJ-10饰面砖粘结强度检测仪的检定、维修、保养:

◆每年应至少检定一次。

◆检定应在法定计量部门进行。

◆更换液压油应为32号高磨液压油。

SJ-10饰面砖粘结强度检测仪基本规定:

SJ-10型粘结强度检测仪在出厂前均已进行检定并合格。在进行粘结强度检测时,检测仪应在检定有效期内,否则应重新进行检定。

◆取样规定

现场镶贴的外墙饰面砖工程:每300平米同类墙体,每两楼层取1组试样,每组3个。

带饰面砖的预制墙板,每生产100块预制墙板取1组试P100块计。

试样规格为95mm*45mm或40mm*40mm。试样应由专业人员随机抽取。但取样间距不得小于500mm。

◆龄期要求

采用水泥砂浆或水泥粘结时,应在水泥砂浆或水泥浆龄期达到28d进行检验。当在7d或14d进行检验时,应通过对比试验确定其粘结强度的修正系数。

SJ-10饰面砖粘结强度检测仪检验方法:

饰面砖粘结力检验的一般操作程序为:

仪器准备 饰面砖准备粘贴标准块 安装仪器粘结力试验

检验仪器、工具及材料应符合下列要求:

◆标准块尺寸应与试样规格相同;

◆游标卡尺的精度为0.02mm;

◆手持切割锯彩树脂安全锯片,锯片的尺寸应为150mm*2.7mm*1.9mm;

◆环氧系粘结剂,宜采用型号为914的快速粘结剂,粘结强度宜大于3.0KPa;室温快速固化环氧粘结剂。

◆胶带

断缝应符合下列要求:

◆断缝宜在粘结强度检验前2d至3d进行切割;

◆断缝应从饰面砖表面切割至基体表面,深度应一致;

◆饰面砖切割尺寸应与标准块相同,其中两道相邻切割线应没饰面砖灰缝切割。

标准块粘贴应符合下列要求;

◆标准块粘结前饰面砖表面应清除污渍并保持干燥;

◆粘结剂应搅拌均匀,随用随配,涂布均匀,涂层厚度不得大于1mm;

◆在饰面砖上粘贴标准块时,粘结剂应粘结相邻面砖;

◆标准块砖贴后应及时用胶带十字形固定;

◆粘结剂硬化前的养护时间,当气温高于15℃时,不得小于24h;当气温在5~15℃时,不得小于72h;在养护期不得浸入水。在低于5℃时,标准块应预热至70~80℃后,再进行粘贴。标准块的粘贴见图。

粘贴力测试前,先逆时针摇动手柄使大活塞下降复位,在标准块上安装带有万向接头的拉力杆,使拉力杆拧入千斤顶中心螺丝口与标准块垂直。调整千斤顶活塞,顺时转动手柄,使活塞升出2mm左右,将粘贴力峰值记录仪调零,测试饰面砖粘结力时,匀速揺动手柄升压,直到饰面砖剥离,并按附录A的格式记录粘结强度检测仪的记录的粘结力峰值,该值即是粘贴力值。测试后降压至千斤顶复位,取下拉力杆螺母及拉杆。粘结强度检测仪的安装见图。

饰面砖粘结力检测完毕,应接受力破坏的性质及本手册的附录B的格式确定破坏状态,并按本手册的附录SA的格式记录,当测试结果为第1、2、8种破坏状态时,应重新选点测试,直至出现第3种至第7种破坏状态之一时为止。

◆粘结力测试完毕,应把标准块放到电热器上烧熔粘结剂,并将表面粘结剂清理干净。

◆待标准块冷却后,应用50号砂纸摩擦表面直至出现光泽后涂上机油。

◆应将标准块放置干燥处;使用前应检查表面,并清除锈迹、油污。
