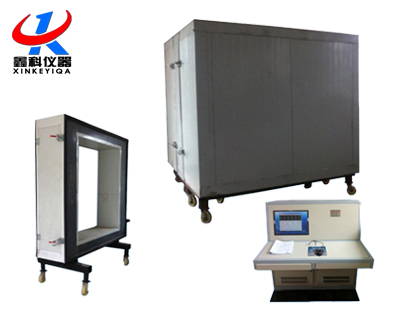

墙体稳定态热传递试验机
墙体稳定态热传递试验机 添加时间:2018-7-17 9:37:33

墙体稳定态热传递试验机采用防护热箱法原理,用于测定各种墙体、板式保温材料及中空玻璃、夹胶玻璃等的保温性能。适用标准: GB/T13475-2008《建筑构件稳态热传递性质的测定标定和防护热箱法》。

产品详情

一、墙体稳定态热传递试验机产品用途:

本设备采用防护热箱法原理,用于测定各种墙体、板式保温材料及中空玻璃、夹胶玻璃等的保温性能。适用标准: GB/T13475-2008《建筑构件稳态热传递性质的测定标定和防护热箱法》。

二、墙体稳定态热传递试验机主要技术参数:

规格型号

WTRZ-1212

WTRZ-1515

执行标准

GB/T13475-2008

GB/T13475-2008

热箱温度

2 56 0 控制精度:±0 . 1

2 56 0 控制精度:±0 . 1

冷箱温度

-2 0 - 1 0 控制精度:±0 . 2

2 0 - 1 0 控制精度:±0 . 2

试件计量尺寸

1200×1200×400mm

1500×1500×500 mm

试件实际尺寸

1620×1620×400mm

1920 ×1920×500mm

测温精度

0 . 1

0 . 1

功率测量

0500 W

0500 W

外形尺寸

1920×2120×3800 m m

2120×2420×3800m m

电源、功率

AC380V  4kw50Hz  三相五线制

AC380V  6kw50Hz  三相五线制

三、墙体稳定态热传递试验机主要特点:

1、采用防护热箱法进行试验,为分体移动结构,采用独特的卡具和密封装置可靠密封;

2、试件框侧向移动、便于试件的安装及拆卸,提高工作效率;高效、高强度的保温密封板设计,承重能力达到2吨。

3、采用进口制冷压缩机组,可使冷室温度下降至-20度,该型制冷机组具有过压、过热、低温启动等;

4、多项目自诊断保护功能,可以长期无故障连续运行;

5、计算机全自动监控系统,实现温度采集、计算、仪表通讯、测试记录保存、查询、打印、显示曲线等功能。系统可逐点显示每个位置每点温度值,并具备自诊断功能,自动提示报警,并排除该点产生的影响,不耽误整个测试过程的继续进行。

四、墙体稳定态热传递试验机操作方法:

1、制作好的外墙试件在自然条件下风干10天左右,可以推回试验设备处;

2、在外墙试件冷侧和热侧分别用铝箔胶带均匀粘贴温度传感器;用发泡填缝剂密封所有接缝;

3、完成热箱、冷箱与试件框的装卡,密封工作,准备试验;

4、打开电脑,打开墙体稳定态热传递软件

5、设定目标温度(内外温差应在20℃以上)

6、新建一个编号,选择编号

7、点击开始测量,控制器每隔30分钟保存一次数据,软件自动计算热阻及导热系数。

8、试验完毕可打开录入及打印,选择需要打印的记录打印。

在试验编号下的下拉菜单里选择需要查询的编号

选择编号,填入相关信息 ,然后保存。
