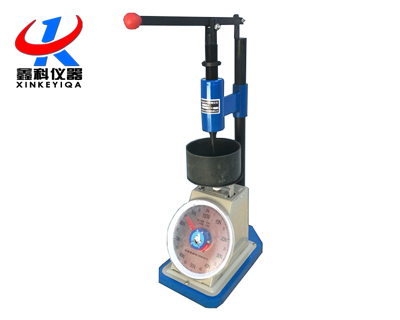

砂浆凝结时间测定仪（表盘指针）是根据中华人民共和国JGJ10-90(建筑砂浆基本性能试验方法)的行业标准而设计的专用仪器适用于测定墙面砂浆和以贯入阻力表示的凝结速度和凝结时间，是各建筑科研单位、大专院校试验室的专用设备。

砂浆凝结时间测定仪（表盘指针）技术参数：

1、检测范围： 0-100N

2、视值精度：1％N

3、视值分辨率：0.5H

4、z大行程：50mm

5、试针截面积：30mm

6、试模内径及深度：140mm×75mm

砂浆凝结时间测定仪（表盘指针）工作原理：

压杆给压力通过，试针轴向下滑动，使试针插入试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力器上读出不同的阻力值，这就是抗压强度。

砂浆凝结时间测定仪（表盘指针）试验步骤：

其使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10毫米抹平，将试模放在压力器圆盘上，此时将压力器指针调到零位（旋动（13）调零螺母）。然后操作者用手将压杆垂直向下施压力，在10秒时间内将试针贯入砂浆25mm，这时压力器刻度盘上所示为第一次测定值，同时将调节螺母（11）调到z高位置（即与（3）试针座上端面平），放开压杆，试针在弹簧力作用下复位，按每半小时重复一次，当阻力值达到0.3MPa时改为15分钟测定一次，直到阻力值达到0.7MPa为止。

砂浆贯入阻力计算     f p= Np / Ap（MPa）

式中     fp——贯入阻力值（MPa）

         Np——贯入深度为25mm时静压力（N）

         Ap——贯入试针截面积（30mm2）

贯入阻力值计算j确至0.01MPa

具体试验方法，请参照中华人民共和国行业标准JGJ70-90,关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。

砂浆凝结时间测定仪（表盘指针）维护保养：

1、试验结束后，须将工作台面板，试针及接触片擦洗干净。

2、将试模内试样取出，擦洗干净，并上油防锈，使用前上脱模剂。

3、滑动部分应经常注油润滑，使仪器工作正常。

4、本仪器应安放在室温20℃左右安静及无腐蚀介质的环境中。
