QTX漆膜柔韧性测定仪器
QTX漆膜柔韧性测定仪器 添加时间:2018-5-19 15:51:56

产品详情

QTX型漆膜柔韧性测定仪器(漆膜弹性测定仪)(按国家标准GB1731—93)

作涂料漆膜柔韧性测定。

油漆漆膜涂于金属板上,在不同的直径(毫米)的轴棒上弯曲以测定漆膜的柔韧性。 测定时,在22±1°C,相对温度不大于70%条件下进行。

QTX型漆膜柔韧性测定仪器(漆膜弹性测定仪)设备及用具:

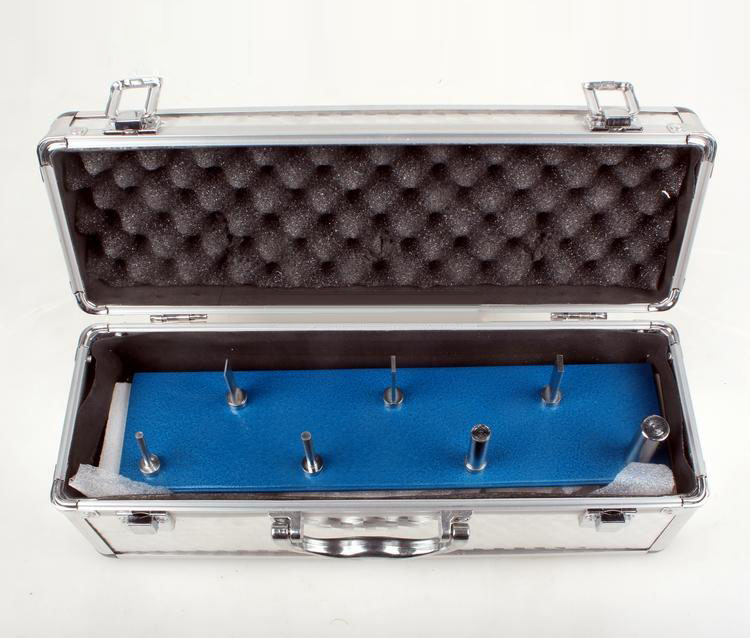

(1)漆膜弹性试验器(如图)由粗细口径不同的七个钢制轴棒所组成,固定于座架上,座架可用螺钉钉在试验台的桌子边上。

每轴棒的尺寸如下:
每个轴棒长度            50毫米
轴棒1直径                 15毫米
轴棒2直径                 10毫米
轴棒3直径                  5毫米
轴棒4直径                  4毫米
轴棒5截面 3*10毫米,其曲度半径为               1.5毫米
轴棒6截面2*10毫米,其曲度半径为                1毫米
轴棒7截面1*10毫米,其曲度半径为                 0.5毫米

(2) 铁板:厚度0.2~0.3毫米,尺寸20*100~150毫米。

QTX型漆膜柔韧性测定仪器(漆膜弹性测定仪)操作及使用步骤:

用砂布或金刚砂纸0号打磨铁板,并用松香水拭净,在铁板上在样板制备法,或按试样的产品标准的规定,涂以油漆。

如产品标准允许,铁板亦可只用松香水拭净,不必打磨,待漆膜干燥后,或按产品标准的规定时间,将样板紧压于15毫米直径的轴棒1上,漆膜朝上,练轴棒弯曲180°,左右各90°进行弯曲的时间为2~3秒钟。

如果漆膜在弯曲以后用四倍放大镜观察,不裂纹及剥落现象时,即顺序在10、5、4、3、2、1毫米的各轴棒上进行弯曲和观察。在进行试验过程中,最后用4倍放大镜观察漆膜不发生裂纹和剥落现象时,所通过最小直径的轴棒即为柔韧性或弹性指标。

一般测定时,可以直接在产品标准规定的轴棒上进行弯曲,测定是否合格。漆膜的柔韧性或弹性可以用轴棒直径的毫米数表示之。

例如:
(1) 柔韧性当最后用10毫米直径轴棒弯曲时无变化,就是在15毫米直径的轴棒上弯曲,也无变化,而在5毫米直径轴棒上弯曲则发生损坏一漆膜裂纹或剥落。在此,10毫米即是所通过的最小直径。

(2) 柔韧性用1毫米直径轴棒弯曲时无变化,就是说在所有的轴棒上弯曲漆膜均无损坏。

QTX型漆膜柔韧性测定仪器(漆膜弹性测定仪)

1、R=7.5m/m钢棒
2、R=5m/m钢棒
3、R=2.5m/m钢棒
4、R=2m/m钢棒
5、R=1.5m/m钢棒
6、R=1m/m钢棒
7、R=0.5m/m钢棒
