混凝土抗渗仪 当前位置:首页 > 产品中心 > 混凝土试验仪器 > 混凝土抗渗仪

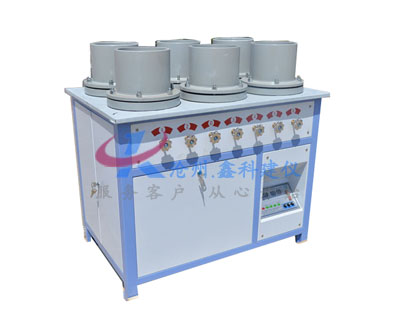

数显全自动混凝土抗渗仪
数显全自动混凝土抗渗仪 添加时间:2021-9-9 9:12:04

数显全自动混凝土抗渗仪(混凝土渗透仪)概述混凝土是现代建筑中被广泛使用的一种人造石材,对于某些建筑,例如:水工建筑,水下水中,地下和其它建筑工程、要求混凝土构筑物具有特殊性能——抗渗性能,该性能可通过测试混凝土气体渗透量来测算。

推荐产品: 混凝土取芯机混凝土抗渗仪混凝土养护箱混凝土搅拌机混凝土压力机混凝土比长仪


产品详情

数显全自动混凝土抗渗仪(混凝土渗透仪)概述
  混凝土是现代建筑中被广泛使用的一种人造石材,对于某些建筑,例如:水工建筑,水下水中,地下和其它建筑工程、要求混凝土构筑物具有特殊性能——抗渗性能,该性能可通过测试混凝土气体渗透量来测算。

  混凝土抗渗仪(混凝土渗透仪)可用于混凝土抗渗性能的测定和实究,同时也利用它作建筑材料的透气性的测定和质量检查。

数显全自动混凝土抗渗仪(混凝土渗透仪)主要技术参数:

  1、z大工作压力:4MPa
  2、工作方式:自动恒压(数显型:自动恒压且自动升压)
  3、一次可作试件数:6个
  4、试模几何尺寸(主模) :模腔上口直径:174.8mm;模腔下口直径:185mm;高度:153mm
     要求成形模几何尺寸(副模) :上口直径:175mm;下口直径:185mm;高度:150mm
  5、柱塞泵参数:流量:0.16L/min
  6、电动机:功率:120W;电源:380V-50HZ
  7、外形尺寸:950 800 950mm
  8、重量:约20kg

数显全自动混凝土抗渗仪(混凝土渗透仪)结构原理

  混凝土渗透仪是根据液压原来进行设计,以电动机拖动水泵施压,通过管道与压力容器,控制阀,试模座等连接。压力由水泵输出进入压力容器,然后输送到名试件系统进行加载试验。管路中装有电接点压力表和电气控制系统,通过对电接点压力表内的电触点的调节可以使压力在0.1 ~4Mpa的规定范围内进行恒压试验。

  混凝土渗透仪设有电动和手动 两种加压功能,每当停电工控制系统出现故障时,可采用手动(在大皮带盘轮装上备用手柄即可进行)加压进行工作,从而保持试件渗透试验的连续性。

  混凝土渗透仪有机架试模,水泵压力容器,控制阀,压力表和电气控制等装置部分组成,各部分的结构和作用分述如下:

(一)混凝土抗渗仪机架试模
  机架采用优质型钢焊接而成,台面选用优质冷轧薄钢板制成,平整,光滑,试模座固定在工作台面上,座的边缘有沉割槽,槽内钻孔洞,试模内渗出的水既由此孔流回盛水箱, 6-12从而保持台面干燥。整洁,经久耐用。试模6-12M螺栓,采用专用六角筒板手固紧在试模座上,中间用“0”型橡圈密封。

(二)混凝土抗渗仪水泵部分
  水泵是以90W电动机为动力源泉,由皮带轮和齿轮进行两极变速,偏心轮旋转带连杆和导柱,从而驱使水泵柱塞作往复运动进行工作,由于水泵的流量很小,因此可视为给试体的水压为静态。

数显全自动混凝土抗渗仪(混凝土渗透仪)操作步骤:

  1、旋下压力容器上的注水最的螺栓,同时打开7只阀门,将洁净的清水注入压力容器内,观察0号控制阀放水管出水流畅。然后关闭0号控制阀,直至注满益出为止,再将螺栓装上拧紧。
  2、向注水箱注满清水。
  3、将水泵上二异柱螺母拆下,拔出上档板及水泵柱塞,向泵内注满清水,再按电源方向装上即能开机正常工作。
  4、调节电接点压力表至4Mpa位置上。
  5、通电,起动电源开关,使水泵能正常运行(应无冲击现象)观察6个试模出水是否正常。直至无气泡为止。
  6、逐个共闭控制阀,观察压力表压力是否上升,排除一切泄露故障,使压力能稳定在所调节的范围内。
  7、按标准实验方法,将试模逐个安装就位,初步不可拧紧,大好欲按要求试验压力的电接点压力表,即可正常工作。
