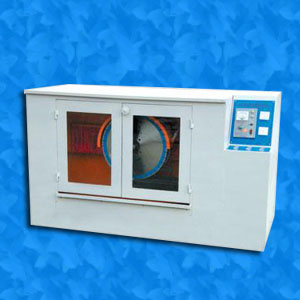

自动岩石切割机
自动岩石切割机 添加时间:2021-9-8 16:56:23

DQ-4全自动岩石锯石机(自动岩石切割机)采用金刚石圆盘刀片,对各类非金属固体进行切割取样。尤为适合各类岩矿石、建筑混凝土以及耐火砖的切割、取样、是石油、地质、煤炭、冶金、建筑、交通等部门制样所需设备。

产品详情

    DQ-4全自动岩石锯石机(自动岩石切割机)采用金刚石圆盘刀片,对各类非金属固体进行切割取样。尤为适合各类岩矿石、建筑混凝土以及耐火砖的切割、取样、是石油、地质、煤炭、冶金、建筑、交通等部门制样所需设备。用于切割水磨石、天然石、混凝土制品、陶瓷、耐火砖等非金属材料板材及管材。全自动锯石机具有造型美观,结构紧凑,自动化程度高,全密封、低噪音,自动切割且速度可调,可快速进退,自动后退,使用方便等优点。采用大直径450-600mm金刚石刀片,可同时切割两平行的平面,两平面距离可调。

DQ-4全自动岩石锯石机结构原理:

1、主动岩石切割机由导轨、切刀作业台、专用夹具、丝杠轴传动、调速电机及电气控制台等构成。整机结构紧凑、作业平稳。

2、切刀轴和切刀动力电机安装在导轨作业台上,使用三角皮带传动使切刀高速旋转。

3、电气控制系统安装在控制台内经过电缆衔接各电机。

4、主动岩石切割机为刀片移动,作业台中止的方法,即工件固定,切刀运动。切刀作业起、终端各备有行程开关,当切刀作业运动至终端时,可主动快速撤退至起端并主动中止移动。

DQ-4全自动岩石锯石机技术参数:

1、可切样(mm):Φ180×400  180×180×400

2、金刚石切片:500×50×2

3、工作形式:双刀割两平面

4、主动机:Y100L-4 3KW

5、工作电机:YCT112-4A 0.75KW

6、切刀线速度:33-45m/s

7、自动锯石机工作时间:连续

8、环境温度:0-40℃

9、噪音:<80db

10、体积:长1650mm×宽880mm×高1200mm

11、质量:400kg

电气系统:

    全自动锯石机电气系统:全自动锯石机电源采用三相,电压为380V,频率为50周。整机共采用二台电机,由控制台集中控制,DQ-4自动岩石切割机,全自动锯石机主机快进快退,进给电机选用YCT112-4A型电磁调速电机,通过给定电位器,对电机实现宽范围无级调整。

使用方法:

    自动岩石切割机,全自动锯石机机器安装完毕后,连接控制台与整机的电缆线接头,接通控制台的外接电源。电源为交流三相,电压380V,然后检查整机各转动部分是否灵活,各紧固件是否松动。按下总电源按钮,控制台面板上的各停止按钮上方的指示灯均应明亮。依次按主机的起动按钮,看其主机的旋转方向。与罩壳上的箭头指示方向是否相同,若反之,应立即停止调整,整机其它各部分转动方向是否相同。若之,应立即停止调整,整机其它各部分转动方向出厂时都与主机一起统调好,主机转向正确,其余正确。一切检查完毕后即可装上岩样切割,岩样装夹时,应选择可靠的夹特点,防止虚夹和假夹现象,以免在切削过程中因岩石窜动而损坏刀片和岩样。夹持不规则岩样(原始岩样)时,可用顶压法夹持。

夹持步骤:先将岩样平放在工作台上,然后将顶压移动夹具沿T型槽插进,上下移动顶杆螺栓,以选择可靠的夹持点,然后将顶杆移动螺母锁紧,使顶杆位置固定。接着再旋转顶杆,使移动夹具的尾翼与工作台平面形成死角,顶杆即可将岩样顶住,同时拧紧顶杆并帽,防止顶杆在切削时松动。

切割岩石样时,如岩石数量较多,可用随机所附的长压板压上数块岩样,一次切削,以提高工作效率,

步骤如下:将岩样平放在工作台上,把长压板的一端*工作台垂直的方孔中,旋转调节螺钉,压住长压板的这一端(如岩样太小,可在岩样上加一小木块,使长压板能够压到岩样)。然后将压板螺栓沿T形槽插进,旋转滚花螺母,压住长压板的另一端,即可将岩样压住。夹持切割成形的长方体和正方体岩样时,也应用此压板法。切割较短较窄的岩样,用一块压板即可。工作时,先起动主机。再按工进按钮,比如切削时,由于岩石多呈不规则形状,此时进刀速度要慢,待刀片刃都进入岩样后,方可稍快一点。
