WAW-100B微机控制电液伺服万能试验机功能特点及技术参数添加时间:2020-6-30 16:09:15
WAW-100B微机控制电液伺服万能试验机功能特点及技术参数

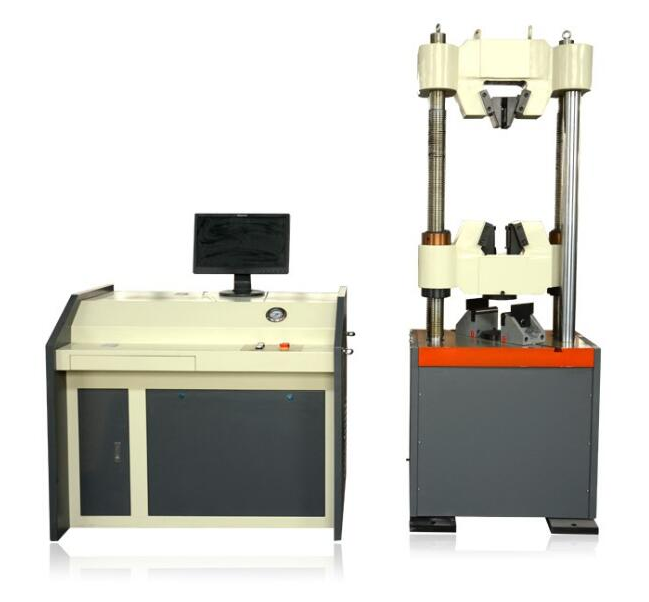

WAW-100B微机控制电液伺服万能试验机

WAW-100B微机控制电液伺服万能试验机主要用于金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切等方式的力学性能试验,同时可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。广泛应用于航空航天、机械制造、电线电缆、橡胶塑料、建材等行业的材料检验分析,是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

功能特点

  1. 该试验机采用微机控制高精度电液伺服阀,驱动精密液压缸,对试验力、位移、变形进行多种模式的自动控制,完成对试样的拉伸、压缩、抗弯抗折试验,符合国家标准GB/T228-2002的要求。
    2.试验机主机分A、B、C、E四种形式可供选择:
     A型机:油缸上置式,活塞驱动上钳口座,下钳口由下蜗轮驱动,
     B型机:油缸下置式,活塞驱动下钳口座,下钳口由链轮驱动,
     C型机:油缸下置式,活塞驱动上钳口座,下钳口由中横梁蜗轮驱动。
     E型机:融合美国MTS技术最新研发设计的油缸下置式主机,通过更换软件及控制器可扩展为动态试验机,实现一机两用。
    3.独立的液压夹紧系统,采用原装进口液压泵机组及原装液压阀.确保系统低噪音平稳运行,且试验过程试样夹持牢固,不打滑。
    4.独立的液压伺服加载系统,采用原装进口液压泵机组及原装液压阀、高精度宽频电液伺服阀,确保系统高精高效、低噪音、快速响应。
    5.采用品牌微机,完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、δ0.2等),控制及测量精密、准确。
    6.配有Windows万能试验机专用软件,根据国家标准或用户提供的标准测量各材料的性能参数,并对试验数据进行统计和处理,然后输出打印各种要求的试验曲线及试验报告,设有试验曲线放大、比较、遍历功能、智能、方便。
    7.自建强大的试验数据库,试验数据可随时保存、查询、调用,并可实现与用户局域网和互联网的数据传输与转换。
    8.具有方便的手动开环控制功能,操作直接、快速、高效。
    9.采用高精度放大器,实现试验力六档测量(A、B型主机为4档测量),自动切换,准确稳定、可靠。
    10.全自动(或手动)控制试验力、行程、应力、应变速率,实现对各种材料的拉伸、压缩、弯曲试验。
    11.强大的自检功能和完善的保护功能。



    技术参数

最大试验力

100kN

试验力示值精度

≤±1%

试验力测量范围

最大试验力2%~100%

等速应力控制范围

2-60(N/mm2•S-1)

等速应变控制范围

0.00025/s-0.0025/s

等速位移控制范围

0.5-50mm/min

夹紧方式

液压夹紧

圆试样夹持直径范围

Φ4~Φ32

扁试样夹持厚度范围

0-15mm

扁试样夹持宽度

70mm

最大拉伸试验空间

620mm

最大压缩试验空间

580mm

最大间控制柜外形尺寸

1200×620×850mm

主机外形尺寸

730×590×2000mm

电机功率

2.1KW

主机质量

1500Kg

立柱净间距

460mm

上下压盘尺寸

Φ150

弯曲支棍间距

300mm

弯曲支棍宽度

140mm

容许弯曲度

100mm

最大活塞行程

200mm

活塞最大移动速度

约80mm/min

试验空间调整速度

150mm/min
