一． 产品概述

        CKX-20型水泥中二氧化碳测定仪是根据国家标准GB/T12960-2019《水泥组分的定量测定》研制的一款产品，是测定水泥中石灰石组分含量的必备装置。本方法参考了EN196-2：2005《水泥试验方法—水泥化学分析》欧洲标准中二氧化碳的测定方法（英文版），采用重量法进行二氧化碳含量的测定。

CKX-20型水泥中二氧化碳测定仪采用彩色触摸屏，人机交互友好，操作简便，测定结果的精密度和准确度较高。

二、 工作原理

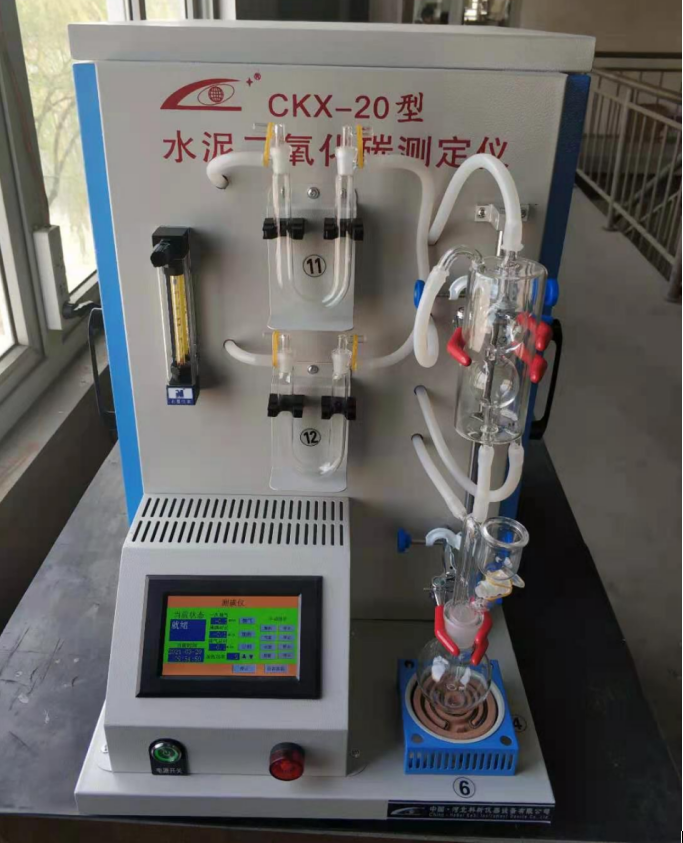

CKX-20型水泥中二氧化碳测定仪采用碱石棉吸收重量法。水泥试样经过加热、磷酸分解，磷酸盐分解释放出的二氧化碳气体被不含二氧化碳的气流带入到一系列的吸收管中。首先进入系统的气流先通过吸收塔和U形管2，去除气流中二氧化碳。用浓硫酸去除气流中的水分，再用硫化氢吸附剂去除气流中的硫化氢，净化后的气流再通过两个可以称量的U形管11和12号，内各装3/4碱石棉和1/4无水高氯酸镁。对气体流向而言，碱石棉应装在无水高氯酸镁之前。气流中的二氧化碳用碱石棉吸收后恒温、称量。

三、 主要技术参数

1. 二氧化碳测量范围：≤44%；

2. 气体流量：0～250mL/min，可调；

3. 加热功率：500W，可调；

4. 计时范围：0~100分钟，可调；

5. 环境温度：10~40℃；

6. 输入电源：AC/220V；

   7、显示方式：彩色触摸屏；



四、 试剂准备

1、硫酸（H₂SO₄ ），密度1.84g/ cm³，质量分数95%~98%.

2、磷酸（H₃PO₄），密度1.68g/ cm³，质量分数≥85%.

3、硫酸铜 （CuSO4·5H2O） 饱和溶液 。

4、硫化氢吸收剂 ： 将称量过的 、 粒度在 1mm~2.5mm 的干燥浮石放在一个平盘内 ，然后用一定体积的硫酸铜饱和溶液浸泡 ，硫酸铜溶液的质量约为浮石质量的一半 。把混合物放在 150℃±5℃ 的干燥箱内 ，在玻璃棒经常搅拌下 ，蒸发混合物至干 ，烘干 5h 以上 ，将固体混合物冷却后 ，贮存于密封瓶内 。

5、钠石灰，粒度 2mm~5mm ， 医药用或化学纯 ，密封保存 。

6、碱石棉，粒度 1mm~2mm（ 10目~20目）， 化学纯 ， 密封保存 。

7、无水高氯酸镁［ Mg(ClO4)2］，制成粒度 0.6mm~2mm，贮存于密封瓶内 。
