(低本底多道 γ 能谱仪)

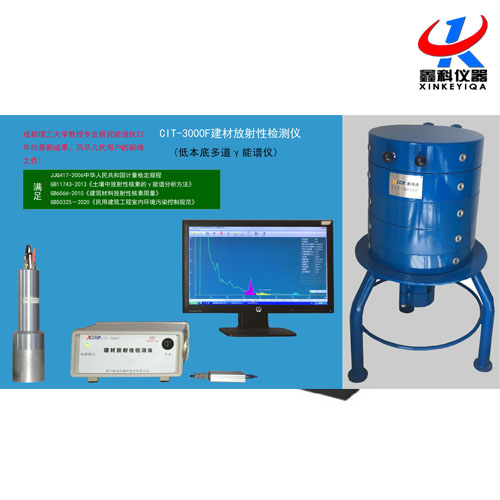

CIT-3000F 建材放射性检测仪(简介)
一、概述
CIT-3000F 建材放射性检测仪是高精度的数字化多道能谱仪,是符合国家z新标准 JJG417-2006 中华人民
共和国计量检定规程(代替 JJG417-1986)的法定产品,同时也符合 GB11743-2013《土壤中放射性核素的 γ
能谱分析方法》、GB6566-2010《建筑材料放射性核素限量》、GB50325-2013《民用建筑工程室内环境污
染控制规范》等对使用本仪器的技术要求。该仪器在多道谱仪、自动稳谱、活度测量模型、数据采集与处理、
方法研究等技术方面雄居国内领先水平,是适用于定量测量原材料及成品材料放射性的新型智能化核测量仪器。
二、CIT-3000F 建材放射性分析仪 仪器基本原理
1、理论依据
金属材料能谱测量能定量测定金属材料中放射性核素含量是基于这核素的原始γ谱的差异性。γ仪器
的高能区(大于 500KeV)能够明显区分原始γ射线主要特征峰(全能峰)。不同的放射性核素衰变产生的
Y 射线有不同的特征能量,如钾为 1.461MeV,钍为 2.614MeV,镭为 1.764MeV。因此可以利用核素能量差异和
Y 射线强度对核素定性和定量计算。
2、采用 Nal(T1)+光电倍增管组合探测器实现的γ射线能谱测量
由 Nal(T1)+光电倍增管组合的闪烁探测器具有分辨时间短,对γ射线的探测效率和能测射线的能量等
优点,是目前应用z广泛的探测器。闪烁探测器是利用γ射线和 Nal(T1)作用时产生荧光效应的原理来探测
γ射线的。Nal(T1)晶体是一种发光效率很高的闪烁体其发光强度与光子的能量在很大范围内呈很好的线性第4页
关系。因此,根据光高或根据光电倍增管输出的电压脉冲幅度和脉冲数目,可以确定γ射线的能量和γ射线
的强度。
Nal(T1)实现了γ射线到高效能光子的转换过程,要实现光子的探测,特别是微光的探测,比较理想的
探测器是光电倍增管,由光电倍增管实现光子到脉冲电信号的转换。然后再由特殊的核电子学线路将脉冲
电信号放大、成型、脉冲幅度分析、最后形成射线的谱线(按不同的能量分布记录射线的强度,横坐标为能
量,纵坐标为射线的强度)。
由于采用Nal(T1)+光电倍增管组合探测器实现的γ射线能谱仪价格比较便宜、操作维护比较简单、探测
效率高(测量时间短),能够满足一般的测量要求,已经广泛应用于工业生产、质量检查、地质填图、矿
产勘探、水文地质和工程地质、建筑材料和环境监测等工作中。
三、技术要求
1、数字化多道分析器(1024/2048);
2、脉冲模式与谱线模式自由互换;
3、梯形脉冲成型,成型时间:2μS;
4、微分非线性:0.2%;
5、积分非线性:0.01%;
6、软件可调增益范围:1-65535;
7、测量样品时间:36 分钟;
8、测量核素范围:U、Th、K、Cs-137、Am-241、Co-60 等多种放射性核素及放射性总量;以及镭、钍、
钾的含量、比活度、内外照射指数等,谱文件自动保存,可以打印报告,计算结果自动导入 EXCEL 表
格,生成报表格式;
9、重复性: <2.0%;
10、稳定性: <1.0%;
11、采用标准的 RS232 串行接口,与计算机实现联机操作;
12、测量结果不确定度: ≤6%;
13、仪器整机分辨率:优于 6.9%(Cs-137);
14、24 小时内峰位漂移不大于 0.5%;
15、仪器整机探测效率高,零漏计数;
16、在能区 50keV-3000keV 内本底计数率不大于 2cps;
17、全中文测量软件,支持 win7 系统,独有的数据库管理模式;
18、使用温度: 0℃—50℃;
19、标准铅室:壁厚 100mm,内腔直径 220mm;
20、高灵敏低钾 NaI(Tl)能谱探头晶体尺寸:ф75mm×75mm。
标准铅室:
1. 分体式结构,便于装卸,内有有机玻璃内衬和铜内衬;第5页
2. 本底<180cpm(即 3cps)
3. 铅当量厚度 100mm,内径 220mm,外径 440mm
数字化多道分析器:
1. 信号基线处理方法及信号基线处理设备,自动稳谱,保证系统稳定性;
2. 一种核脉冲信号高速数字分离方法、系统及数字化谱仪(专利技术),死时间自动
校正,无漏计,稳定性好;
3. 选用 U、Th、K 高能区能量分析,适合核地质能谱测量,分析效率高,一个小时测量效
果相当于低能区 2 个小时的测量效果;
4. 1024/2048 道可通过软件选择;
5. CAN 总线通讯,稳定可靠;
6. 超低功耗,主机功率<20W
样品盒:
专门设计的凹形装样盒,z大限度的提高探测面积,探测效率提高了 10%以上。
分析软件:
1. CIT-3000F 建材放射性检测仪软件 V3.0(软件著作权);
2. 全中文测量软件,支持 win7 系统,自动采集、自动计算 Ra、Th、K 的含量内外照射指
数和总不确定度;
1. 有自动稳谱和自动能量刻度功能,自动校准仪器漂移,保证测量数据的准确性;
2. 仪器有自校功能,不用担心探测效率变化对测量结果的影响;
3. 测量结果和谱文件同时保存,可随时追溯,不能更改,不用担心结果;
4. 测量时间:标准测量时间只需要 3600s,就可以满足 GB6566-2010 的要求,不仅保证了
测量精度,也提高了效率;
5. 报表格式:分析样品前可以输入样品、仪器、检测的相关信息,打印报告就可以生成一
份标准的有谱图原始测量报告;
四、仪器配置
1. 数字化低本底多道 γ 能谱仪主机 1 台;
2. 品牌电脑 1 台;
3. 高灵敏低钾 NaI(Tl)探测器 1 个;
4. 新一代标准铅室 1 套;
5. 通信线 1 根;
6. 信号线 1 根
7. 电源插板一个
8. 系统操作软件 1 套;
9、凹型放射性标准样品盒 1 套;
10、用户使用说明书 1 份;
11、中国测试技术研究院检定证书 1 份。
12、电脑、打印机(选配)
13、粉碎设备(选配)第6页
五、产品报价
六、 供货方式
4.1 乙方应提前 20-30 天下达订单计划,以便甲方合理准备安排生产,缩短时间;
4.2 供货方式:送货至用户指定的地点。
4.3 甲方在合同生效之日起尽快将上述货物全部安装、调试完毕并交付使用;
4.4 交货验收前的包括包装、运输、保险等费用均由甲方承担;
七、验收标准、质保期限
5.1 甲方有责任按照有关的标准进行严格的质量控制。 属产品质量问题的,甲方包修、包换,费用由甲
方承担;
5.2 整机保修一年,质保期内免费维修、安装、调试;软件终身免费升级。
5.3 质保期内,因设备的制造质量而发生设备故障,卖方应免费进行修理或更换出现故障的零部件,且
承担对所更换的零部件的另外12个月的质量保证;但消耗件不被考虑为该质量保证期内的担保内容。下列
情况不在保修范围:
1)人为因素损坏;
2)由于自然灾害、雷电、事故等不可抗拒的,以及由于供电线路、犯罪等因素对系统造成的损害或软硬
故障,甲方有义务提供咨询服务,但不属甲方的免费保修范围。
八、质量保证
8.1 产品取得四川省质监局颁发的试验样机合格证书(编号:2003 量试字第 053 号)
8.2 产品取得国家质监局颁发的制造计量器具许可证(编号:川制 00000175 号)
8.3 2002 年该产品被科技部、质监总局、税务总局等五部委联合批准为“国家重点新产品”(项 目编号:
2002ED810016)。
8.4 产品送中国测试研究院进行测试,并出具检定证书。
8.5 产品出厂前由公司质检人员严格测试检验。
九、服务承诺
专人负责仪器售后服务。所有技术人员均具有本科以上学历,专业技术过硬,业务素质高,并取得相应
证书,可为用户提供一流的售后服务。对我公司的产品我们承诺做到以下几点:
产品名称 型号 单位 数量 单价(元) 金额(元)
建材放射性检测仪 CIT-3000F 台 1
CIT-3000F 建材放射性检测仪软件 V3.0 套 1
总计:
总金额(大写) (含 13%税票)第7页
按照企业标准对产品进行严格设计、生产、检验和测试。
专业技术人员上门免费进行设备的安装、调试及人员技能培训。同时可接受用户来公司免费培训,包教
包会,直到满意为止。
所有的产品一律免费维修一年,终身维护。专家维修热线全天开通,操作故障电话连线现场解决,设备
故障一到二日内排除。
凡是我公司的用户,均可享受公司的z新技术指导(包括软件升级等)和全程技术支持。
公司专业人员每年上门免费技术指导或不间断的电话回访,协做用户方用好设备,为用户排难解疑。
我们郑重承诺:“不让用户有风险,只让用户得效益!”。
