HD-MQ6090建筑幕墙物理性能检测系统的技术参数添加时间:2021-9-15 17:11:13
HD-MQ6090建筑幕墙物理性能检测系统的技术参数

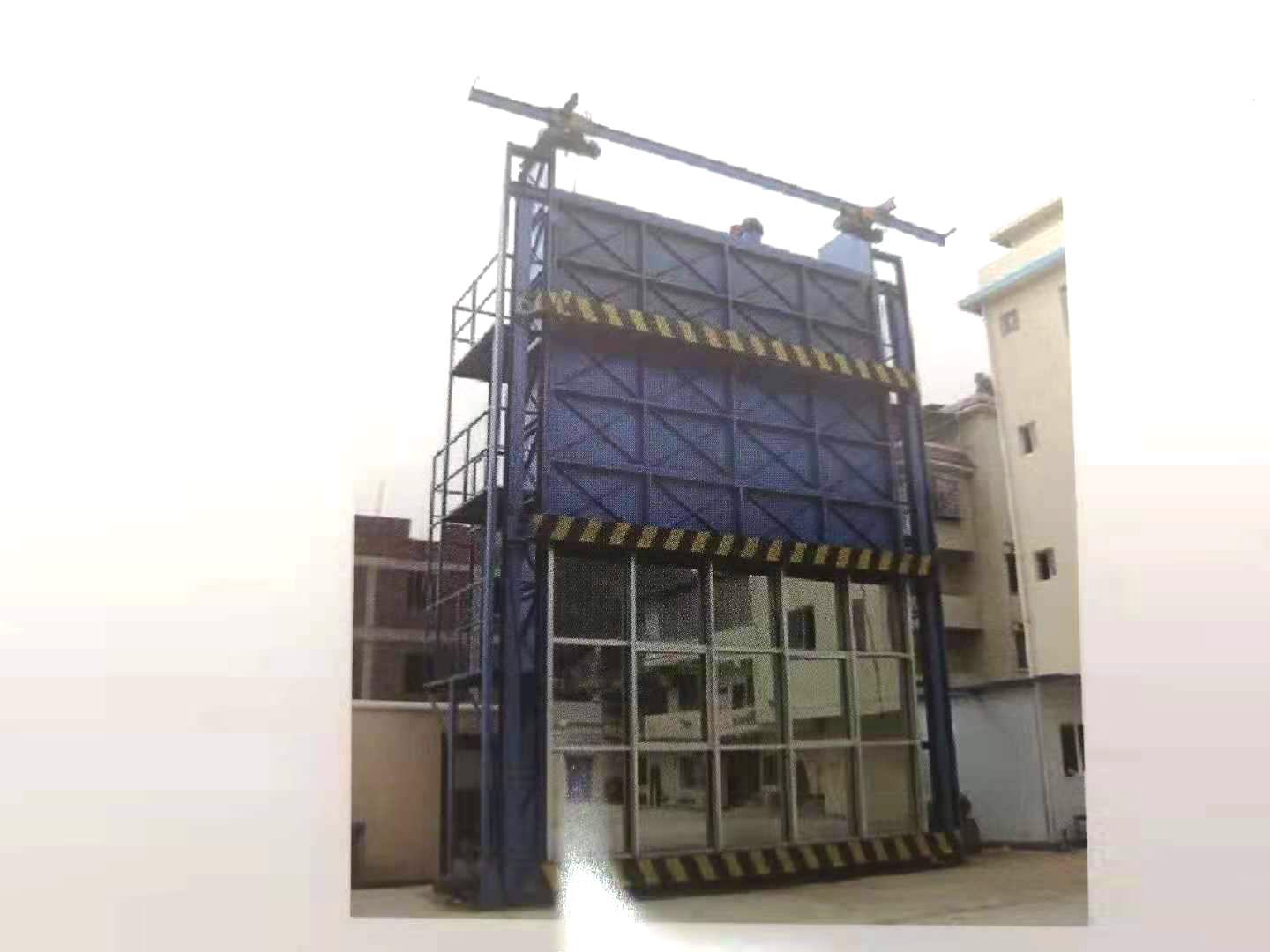

HD-MQ6090建筑幕墙物理性能检测系统



产品总述:

本检测设备用于检测建筑幕墙的抗风压性能、空气渗透性能、雨水渗漏性能、连续平行四边形法及层间变形法。

建筑幕墙物理性能检测设备是全变频调速自动控制的产品,产品本身据国内相关产品及国外同类产品取长补短,更据幕墙厂商的实际施工情况,快捷组合静压箱洞口,安装密封采用全新方式,方便迅速。一次性装夹,可实现:幕墙物理三性(气密、水密、抗风压)及连续平行四边形法先后测试;幕墙物理三性(气密、水密、抗风压)及层间变形法先后测试,旨在提高测试效率,避免重复安装。

常规测试项目(气密、水密、抗风压)采用高精度PLC及计算机终端和变频器组合控制,全新自学习功能人性化软件,实现测试数据填写后全自动测试控制、同步记录测试数据、异常测试紧急停止,极大减少人为参与干扰测试结果,切实测试数据,完善记录测试原始数据,同时记录测试结果,自动建立测试报表,可查测试历史功能。

针对全新标准GB/T 18250-2015《建筑幕墙层间变形性能分级及检测方法》中提及的除常规连续平行四边形法的测试功能外,对连续平行四边形法(Y轴)测试及层间变形的(X轴、Y轴、Z轴独立往复形变及XYZ轴组合往复形变),系统采用单横梁悬浮组合式设计理念,高度集成作动单元,结构形式简单可靠,动作灵敏性高,另集成位移传感器,同步测量动作幅度。

系统中关键元件的选择以稳定可靠的为原则,系统构成以最优化理念为原则,简单、实用、高效、节能,建筑幕墙物理性能检测设备是各质检单位及科研院所幕墙检测的首选。



HD-MQ6090建筑幕墙物理性能检测系统主要技术参数:



序号

项目

技术参数

精度

说明

1

风压测量范围

-10kpa-+10kpa

0.5

测量精度

2

空气流量测量范围

0-720m3/h(MAX)

1

测量精度

3

水流量测量范围

600L/h-6000/h(MAX)

2.5

测量精度

4

风压变形位移测量范围

0-50mm

0.2

测量精度

5

平面变形位移测量范围

-100mm-+100mm

0.5

测量精度

6

X轴、Y轴位移测量范围

-100mm-+100mm

0.2

测量精度

7

Z轴位移测量范围

-70mm-+70mm

0.2

测量

8

试件z大可组合洞口尺寸

6.0m()*9.0m()


精度

系统总功率

380V44KW;设备电缆长度外伸设备10m
