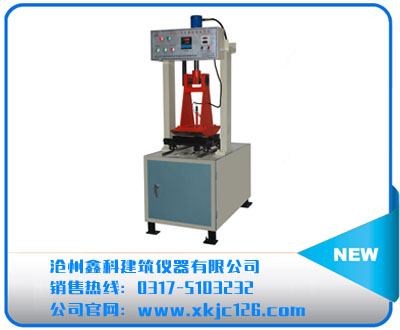

自动液压车辙试验成型机
自动液压车辙试验成型机 添加时间:2021-9-10 17:47:13

HYCX-1型自动液压车辙试验成型机是本公司在参考了国外各个型号的产品,结合国内实情新推出的全自动型车辙试验系统,易学易用易维护等特点。

推荐产品:沥青延伸仪沥青软化点测定仪沥青粘度仪沥青针入度仪沥青蜡含量测定仪沥青抽提仪

产品详情

HYCX-1型自动液压车辙试验成型机是本公司在参考了国外各个型号的产品,结合国内实情新推出的全自动型车辙试验系统,在外观结构,系统指标和功能上都做了进一步的改进,具有精度高,试验过程傻瓜式操作,易学易用易维护等特点。整机系统由主机,嵌入式控制系统和PC机以及试验软件组成。主机的控制面板可以完成大部分的操作控制,使用更加便捷。PC机试验软件可以自动完成试验,并记录试验结果,绘制形变曲线图,自动保存实验数据,打印试验报表。

【技术指标】电气参数:

电源输入:主机:三相四线380V±10%

          控制器:单相220V±10%

    加热器功率:△接法,1KW×3

    电机功率:三相三线750W

总功率:不大于4.2KW



技术指标:

温度测量范围:0-100℃

温度分辨率:0.01℃

温度测量精度:初始精度±0.5℃ (固定点修正后为±0.05℃)

控温精度(相对于温度测量点):

箱体温度:45分钟后为±0.2℃,60分钟后为±0.05℃

          水槽温度:30分钟后为±0.5℃,45分钟后为±0.2℃

          箱体不同位置温差:60分钟后,z大温差0.3℃

位移传感器测量范围:0-25mm

位移分辨率:0.001mm

位移测量精度: 0.05mm

轮碾往返速度:21次往返/min

轮碾表面硬度:78±2

轮碾载荷:0.7MPa±0.05MPa(出厂调校)

外形尺寸:长×宽×高

净重:300Kg



可选配置:

1.      试验轮数目可选,z大支持4个轮碾同时进行试验(须定制)。

2.      无线蓝牙通讯器套件(可以使笔记本电脑和车辙试验仪之间在室内10米范围内进行无线通讯)

3.      试验用笔记本电脑(如果选择了蓝牙通讯,则必须选配笔记本电脑)

【基本原理和结构】

沥青混合料的车辙试验是试件在特定的温度和荷载条件下,测定试验轮往返行走所形成的车辙变形速率,以每产生1mm变形的行走次数(即动稳定度)表示。本车辙试验仪采用试件固定,试验轮运动的方法。试件被固定在恒温槽(空间),试验轮在减速电机和曲轴连杆的拖动下,以每分钟21次的速率来回往返。如图所示:试验轮以及荷重被安装在光杠导轨上,被来回拖动。试验轮碾压试件,产生形变,位移传感器检测到微小的变形,这些变形数据及其试验轮运动次数数据被传输给计算机,经过运算后,显示成变形曲线。

           试验轮负重(压强)出厂已经调整到0.7Mpa。根据试验要求,荷重可以被调整。一个三相电动机被减速器调整为每分钟21转,拖动试验轮每分钟往返21次。



【功能和特点】

1)带气流循环的自动控温系统,内部带恒温水槽,可以做浸水车辙试验。箱体控温精度高达0.05℃。

2)试验轮气压自动升降系统,免除人工操作。

3)便于拆卸的控制系统,维护更简单。

4)带背景灯的轻触式操控界面,完整的液晶显示信息,试验状态一目了然。

5)蓝牙(Blue tooth)无线通讯,笔记本电脑可以远离操作台,更加安全。

6)自动进行试验,显示曲线图,数据自动存储,计算动稳定度,报表打印输出。
