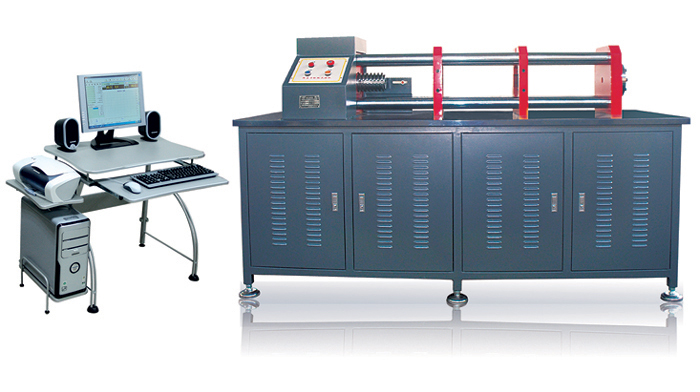

预应力钢绞线松弛试验机
预应力钢绞线松弛试验机 添加时间:2021-9-13 15:50:42

产品详情

预应力钢绞线松弛试验机产品简介:

  本仪器主要用于金属材料(如钢绞线、PC钢棒和钢丝)室温下拉伸应力松弛力学性能检测。产品满足《GB/T 10120-1996金属应力松弛试验方法》及《ASTM E328-2008材料和结构应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。

预应力钢绞线松弛试验机产品构造:

  本机由主机、控制测量等系统组成

1. 主机

  主机是用以施加试验力装置,由机座、横梁、立柱等组成承载框架,其内装有精密滚珠丝杠付、减速机、左右拉伸锚具等。传动加载系统采用日本松下伺服驱动器控制其伺服马达,经减速机和圆弧同步齿形带,带动高精度滚珠丝杠螺母转动,驱动丝杠左右运动,对试样施加载荷,从而完成金属试样的松弛试验。该机造型新颖美观,结构合理,刚性大,稳定性好。具有传动准确、控制j良、噪音低等特点。

  微机控制伺服系统包括小量程负荷传感器、大量程负荷传感器和电机,其中的小量程负荷传感器设于构成负荷框架的传感器支架上,所述的大量程负荷传感器则设于滚珠丝杠副的左端;本实用新型自带标定系统,在进行试验前,可直接在反向架上对大/小量程的传感器进行标定,省去了操作人员装卸,搬运传感器的工作程序,加快了工作效率,更提高了标定数据的准确性。

2. 控制、测量系统简介

  本机控制测量系统由上位机和下位机组成。上、下位机通过串行口通信传送数据,具体见原理框图。

预应力钢绞线松弛试验机功能特点:

  1、实时绘制剩余试验力与时间的关系曲线,温度与时间的变化曲线;

  2、可推算出试件1000小时的应力松弛性能,推算方式有双对数和单对数选项,推算数据有全部数据和特征时间点对应数据选项;

  3、具有加荷速率任意设定;

  4、具有恒负荷、恒位移控制功能;

  5、能自动求取试件的应力松弛性能(如应力松弛率、松弛应力、松弛率等)及打印出完整的试验报告及试验曲线;

  6、能迅速准确地实现负荷的数字标定,具有过载保护功能;

  7、试验条件(试样环境、测试条件)可编程;

  8、具有储存试验结果,并能查阅和遍历试验过程的功能;

  9、曲线坐标自动调整功能:进入测试状态,系统自动调整坐标值,在整个测试过程中,始终是完整的曲线。试样条件可自动存储,自动调出,也可再设定;

  10、数据拾取:试验完毕后在试验曲线上可用鼠标拾取数据。

预应力钢绞线松弛试验机技术参数:

型号规格

WSC-100

WSC-200

WSC-300

z大试验力(kN

100

200

300

有效测量范围

4%-100%(全程不分档)

负荷示值准确度

优于示值的±1%

负荷分辨率

3N

6N

9N

全部测量范围不分档,负荷分辨率不变

位移示值准确度

优于示值的±0.5%

加荷速度

0.01mm/min-40(或50)mm/min任意设定

丝杆行程(mm

80-100mm

试验空间(mm

左右夹头z大拉伸间距:1200mm/1850mm

电源功率

0.75kW

1.0kW

1.5kW

AC220V±10%  50Hz

外形尺寸(mm

1950×550×1015

重量

0.65~1.2吨
