静力水准仪介绍及参数的描述添加时间:2020-7-5 8:38:03
静力水准仪介绍及参数的描述

静力水准仪是由储液器、高精度感应器、处理模块、保护罩等部件组成。适用于测量地铁隧道、建筑物、大坝、城市管道、路面等各种监测。

一、FTJS-1000产品介绍

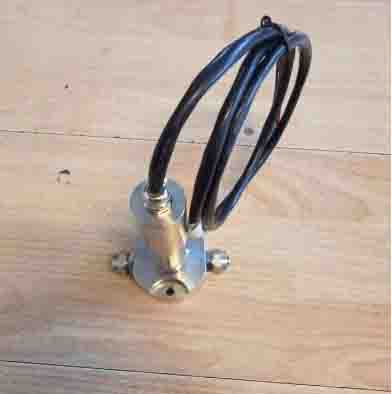

结构组成:FTJS-1000型晶硅式静力水准仪是由储液器、高精度感应器、处理模块、保护罩等部件组成。适用于测量地铁隧道、建筑物、大坝、城市管道、路面等各种监测。

FTJS-1000晶硅式静力水准仪是一种差压式的传感器,利用各个监测点之间的压力值的变化计算出沉降量,传感器体积小、量程大,在其量程之内,静力水准仪可以随着地面走势安装而不需要调平,全密封结构可以埋设于地下方便道路交通。

二、设备原理

FTJS-1000晶硅式静力水准仪是通过一根透明的PU管连起来的,后连接到一个储液罐上面,相比于管线的容量,储液罐拥有足够大的容量,能够有效减少管线容量由于温度变化导致的细微变化所带来的影响。

其中任意一个传感器的高层一旦确定或者通过其它方式测定,测改点就可以做为基准点。或将储液罐视为基准点时,即可通过压力传感器的压力变化直接获取该测点的相对沉降(或抬升)。

为消除大气压的影响,所有的传感器共用一根通气管,后连接到储液罐,形成了一个封闭的气压自平衡系统。

三、设备参数

名称

晶硅式静力水准仪

型号

FTJS-1000

量程

1000mm、3500mm可选

精度

0.1mm

分辨率

0.01mm

工作电压

9v - 28v

输出

RS485

工作温度

-20℃~80

防护等级

IP65

外形尺寸

长:11cm、宽:9cm、高:6cm

四、产品特点

1、 大量程,3.5m的量程,能够在高差大的地铁隧道里面使用,而不需要增加动基点,减少设备数量、工作量;

2、 监测距离长,可以在可视或者不可视的情况下达到长距离监测,使用于那些大的保护区;

3、 体积小、全密封结构,安装时不需要打水平,设备不需要调水平,大大减少了安装的时间;

4、 插拔式接口,公司根据现场情况配好线缆,减免了现场接线的时间以及因为现场接线造成的失误;

5、 独特的性能,可以随意安装在管片或者轨道中间上面,能在复杂环境和不可视的环境下工作;

6、 高精度大量程,能够用在水利大坝上面、建筑、管道上面.
