立式砂浆收缩仪的概述及技术参数添加时间:2020-12-26 13:56:57
立式砂浆收缩仪的概述及技术参数

立式砂浆收缩仪概述:

  立式砂浆收缩膨胀仪主要用于建筑科学研究相关,设计部门和有关实验室以及施工单位测定砂浆的收缩和膨胀变形量,以确定其收缩系数和膨胀参数的一种检测仪器。

技术参数:

  1、百分表最小刻度值:0.01mm

  2、百分表最大量程:10mm

  3、测量范围:170~180mm

  4、测头球面孔半径:R=3mm

  5、标准杆基长:175mm

  6、位移计精度 0.01mm

  7、位移计量程 ±5mm

  8、外形尺寸 220×220×510

  9、收膨胀缩仪质量 ≈7Kg

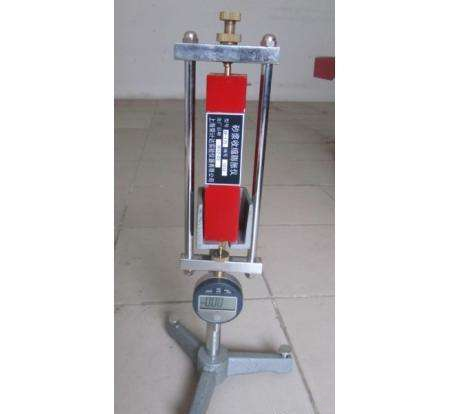

砂浆收缩膨胀仪仪器构造

 本仪器由:三角支架,标准棒和测量框架。测量框架上装有百分表,标准棒装置在方形的金属护套里。

立式砂浆收缩仪使用方法:

  1、先将标准棒置于工作台上,拧动调整螺丝使之近似垂直。

  2、将测量框架置于标准棒的顶头,调整螺杆和螺母,使百分表对准零位(或记下百分表之刻度)。

  3、将制作养护好的试件两端擦拭净,然后放置在工作台上,然后把测量框架套在试件上,并左右移动表框,使试件与测量框架的测量头准确地接触,此时即可开始读数,并记录下表盘上的刻度值。

  4、如果实验不是连续进行或实验历时较久后,则在测试前须先在标准棒上校准测量框架。

  5、收缩率的计算:

   收缩率=?? [(L1—L2)/L]×1000?毫米/米

  式中:L1----试件养护7天时的基准长度,单位:毫米,L2----试件在各种龄期时的长度,? 单位:毫米,L-------有效长度, 175毫米。

立式砂浆收缩仪注释说明:

  1、根据不同要求,收缩率可用百分率或微米/米表示。如果试件收缩则在计算结果前加上“-”号,如为膨胀则加上“+”号。

  2、试验结果应选取三个试件中最接近的两个为准,计算平均值须准确到0.01毫米/米。

  3、制作试件所需附件自备:流桌、捣棒(受压面积35×35毫米和15×15毫米各一根),拌合锅,拌合铲,三角形削平刀。

  4、试件的制作和养护,实验人员可参考有关国家标准和部颁标准。

立式砂浆收缩仪仪器保养

  1、使用时,忌用手直接与标准棒接触,应持外外套部分,以防止标准棒受人体手温的影响。

  2、仪器用毕后,应将测量框架的测量头和百分表探拭净,并涂以钟表油;测试过程中,应使百分表的测头缓慢而平稳地与试件接触,不允许冲击和碰撞,严禁将百分表测杆顶过最大量程范围,以免影响表的灵敏度和使用寿命。
