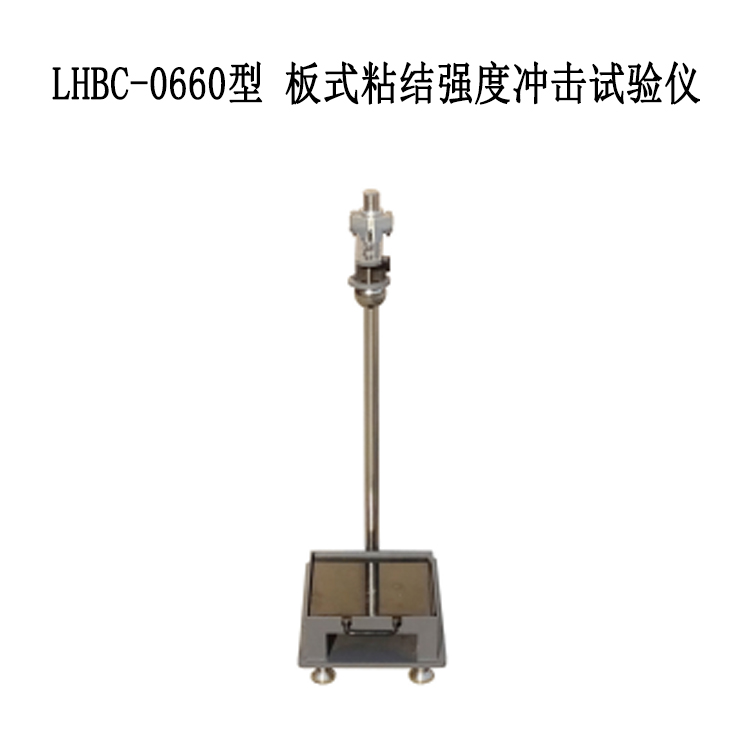

LHBC-0660型 板式粘结强度冲击试验仪

本仪器适用于评定沥青或改性沥青与集料的低温黏结性能，以规定条件下试验板受冲击后碎石被振落的百分率表示。非经注明，试验温度为-18℃.

符合 JTG E20-2011 T0660-2000 标准符合 EN 12272-3 和 NF P98-274-1 标准技术规格。

一、主要技术参数

1、钢板：200mm×200mm，厚 2mm，四周边缘高 8mm、宽 5mm 的密封边框。

2、钢球：质量 500g±1g。

3、铁架：距钢板顶面 500mm，高度可调节

三、LHBC-0660型 板式粘结强度冲击试验仪方法与步骤

1、准备工作：

①.将铁架支好，将支架的平台固定在水泥混凝土垫块上调整铁架平台高度至铁板平面的距离为 500mm。钢板的位置应使自小平台上落下钢球时恰好跌落在钢板的正中央。此位置调整好后不得移动。

②.将碎石用 4.75mm、9.5mm 标准筛过筛，从粒径 4.75~9.5mm 的碎石中取出接近立方体形状规则的碎石 100 颗，用洁净水洗净，置温度为 105℃±5℃的烘箱中烘干，然后放在干燥箱中备用。

③.将 200mm×200mm 的钢板置温度为 105℃±5℃的烘箱中预热备用。

④.沥青试样准备方法加热沥青；然后取出钢板，放在平台上，立即向钢板中浇灌沥青 40g，使沥青厚度为 1mm。此时应注意钢板不得倾斜，以防沥青流向一边。保持钢板不动置室温中冷却，均匀地放在 10 排，每排 10 颗，共 100 颗准备好的碎石，碎石与碎石之间的间距应大体均匀，距离边缘不应少于 10mm。

⑤.将钢板连同摆好的碎石一起，放入 60℃烘箱中加热 5h，使碎石与沥青有良好的黏结，再放入-18℃的冰箱中冷却 12h 以上。如没有专用的冰箱，可用家用冰箱的冷冻室替代。

2、试验步骤

从冰箱中取出钢板，放在水泥混凝土垫块的位置上，将钢板粘有沥青碎石的一面朝下，未粘试样的面朝上；将钢球置于平台边缘，用手指轻轻一碰，使钢球从边缘自由落下，恰好跌落在钢板反面的中心，观察钢板受钢球冲击振动后被振落的情况。

计算

计算被振落的石子数量占总石子数量的百分率。

报告

同一试验平行试验两次，取平均值为试验结果
