LHNS-529B塑料波纹管纵向荷载试验机(卧式)的重要特点和参数添加时间:2023-3-15 9:42:14
LHNS-529B塑料波纹管纵向荷载试验机(卧式)的重要特点和参数

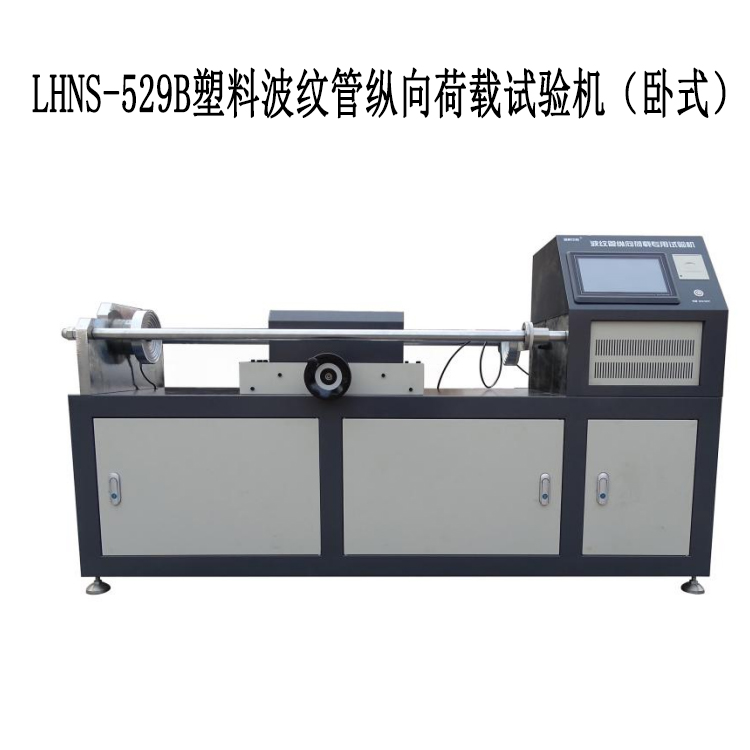

LHNS-529B塑料波纹管纵向荷载试验机(卧式)



一、适用范围:

本机适用交通行业标准JT/T529 预应力混凝土桥梁用塑料波纹管,用于测定塑料波纹管的局部纵向荷载参数。



塑料波纹管纵向荷载性能试验截取长 1100mm 的塑料波纹管管节试样,不用内衬,施加纵向荷载 (N) ,持荷 10min ,记录前后所施加荷载及其管节压缩量 ,计算压缩量。



 二、依据标准:

 →JT/T529-2005预应力混凝土桥梁用塑料波纹管

→GB/T18477.1-2007埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第1部分:双壁波纹管材

→GB/T21238-2007《玻璃纤维增强塑料夹砂管》



重要特点:

人体工程学设计,机宜人、人适机,符合人--环境系统,高效、健康、舒适、安全。

精密无间隙滚珠丝杠、高刚性、高稳定性的载荷机架,无振动冲击、流线型一体化制作,机架尺寸可定制。

高精度测力传感器,线性宽,稳定性好,保证载荷测力精度。

高速率、低振动、免维护、静音型交流伺服电机驱动系统。

内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。

多种完善的试验夹具,快速更换;

宽泛的测试速度0.001600mm/min

内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GBGJBISOJISASTMDINBSNFENASNBRIECGOSTCNS)

试验过程的自动控制、数据采集、处理、分析、存储及显示。

载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。

过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。

操控软件,采用模块化、开放式编程、个性化设计,可自行调整。

标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。

操作提示和向导功能。

灵活的ExcelWord报告格式,可选择、指定、排序、单独、合并、多类型输出。

试验结束自动返回,智能、高效、快捷。

多重保护功能:载荷力过载保护;过流过压保护;试样破断时安全保护;试验结束自动保护等。



三、LHNS-529B塑料波纹管纵向荷载试验机(卧式)重要参数:

1试验机等级:1级。

2试验力大值:25kN

3测量范围:0.4%-100% FN

4示值相对误差:优于±1

5、位移:分辨力:0.001mm示值相对误差:优于±1

6、速度:调节范围:0.005mm/min ~ 600mm/min  无级调速示值相对误差:优于±0.5

7、主机参数:压缩行程:600mm

8压缩空间:1200mm

9实验宽度:400mm

10主机外形尺寸(宽××长):686×1200×1680(mm)

11主机重量:约600kg

6、工作环境及电压:

室温:10℃35℃,相对湿度:20%80%

主机电源 :单相  ~220V  ±10% 50Hz ,功率0.4kW。:

 四、控制器及操作说明



1. 力值显示框:  显示0-25kn实时力值

2. 压缩位移显示框:仅在试验开始后有效,显示波纹管压力位移,由电机数字脉冲计算所得。



3. 试样类型: 输入纯数字50-60-75-90……等波纹管尺寸,试样类型对试验结果无影响,仅作为结果记录。

4. 试样长度:试验规范要求试样长度1100mm,输入实际试样长度,此项数据关联试验结果。

5. 试验力值:  试验时对波纹管试样施加的恒定力值,由伺服电机控制实时进行补偿。精度可达±0.003kn。最大力值25kn

6. 试验定时: 设定试验保持时间,0-9999秒。达到此设定值试验结束-伺服电机不再提供恒压力。试验开始按键转变为正常状态。

7. 试验速率: 按下试验开始后的压力盘的运行速率  1-120mm/min任意设置。建议设置在50mm以下。过快的试验速率容易力值过冲。对试验结果造成影响。

8. 运行速率:手动操作进退速率,1-120mm/min任意设置。

波纹管纵向荷载试验机试验方法

试验前通电并进行进退操作测试设备状态,将测试空间范围调节至大于所测管材长度。准备长度1100mm--直径50-130mm范围波纹管-或其它测试管材。将试样装夹此项需注意中间稳定夹具仅作为防控波纹管实验中弯折-不宜将波纹管夹持过紧。稍稍感觉受力即可。

然后手动操作压盘前进至波纹管两端与压盘均接触即可。确认试验状态可靠后。按下开始试验按键。此时压缩位移开始计值。达到设定的力值后,伺服电机自动进行恒压力调节。无需干涉。当达到设置时间后试验自动停止。可打印或保存试验结果。
