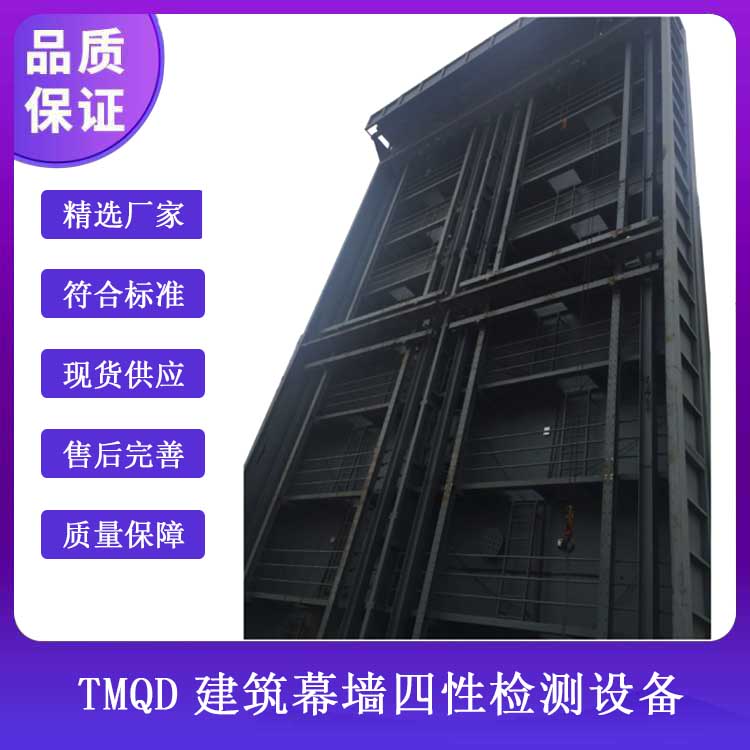

TMQD建筑幕墙四性检测设备

产品概述

建筑幕墙四性检测设备对建筑幕墙进行物理性能检测，包括气密、水密、抗风压、平面内变形等性能检测。

执行标准

GB/T 15227-2007《建筑幕墙气密、水密、抗风压性能检测方法》

GB/T 18250-2015《建筑幕墙平面内变形性能检测方法》

GB/T 21086-2007《建筑幕墙》

幕墙检测主要技术参数：

名称：压力箱Z大静压差  主要指标：±10kpa

名称：动风压波动        主要指标：压力：2500pa 周期：3-5S       精度：压力：±2%

名称：空气流量          主要指标：0-1500m/h                     精度：＜3%

名称：淋水量            主要指标：0-4L(m min)

名称：变形检测    主要指标：位移：0-100mm  压力：＞±5000pa    精度：位移：≤0.01mm 压力：≤1%

名称：平面内变形        主要指标：变形值：±1/100 周期：3-10S   精度：位移：≤0.5%FS

型号规格

型号：XTM3045     Z大测试规格：3m*4.5m     所需空间：8m*8m*7m

型号：XTM4060     Z大测试规格：4m*6m     所需空间：8m*8m*8m

型号：XTM5080     Z大测试规格：5m*8m     所需空间：11m*10m*12m

型号：XTM6090     Z大测试规格：6m*9m     所需空间：13m*13m*14m

型号：XTM5011     Z大测试规格：5m*11m     所需空间：12m*10m*15m

型号：XTM80120     Z大测试规格：8m*12m     所需空间：14m*15m*17m

型号：XTM100120     Z大测试规格：10m*12m     所需空间：17m*15m*17m

型号：XTM100160     Z大测试规格：10m*16m     所需空间：17m*15m*21m

产品特点

1、  通过变频器和液压系统控制风压，确保检测时系统的压力稳定和调节快速，为精确检测提供必要的试验条件。

2、  通过液压或电动推杆调节平面内变形位移量。

3、  利用平行四边形结构做平面内位移的检测，是国标唯一的仲裁检测方法。

4、  喷淋方式可选用内喷淋或外喷淋两种方式，内喷淋箱体自带水箱，实现循环用水；外喷淋系统也可用于欧标及美标的检测。喷淋系统可以调节淋水量，适应不同地区、不同标准的需要。

5、  采用了美国进口喷头及超厚的箱体设计，保证了喷头与试件间的距离，保证在试件外表面形成一个连续稳定均匀的水幕。

TMQD建筑幕墙四性检测设备
