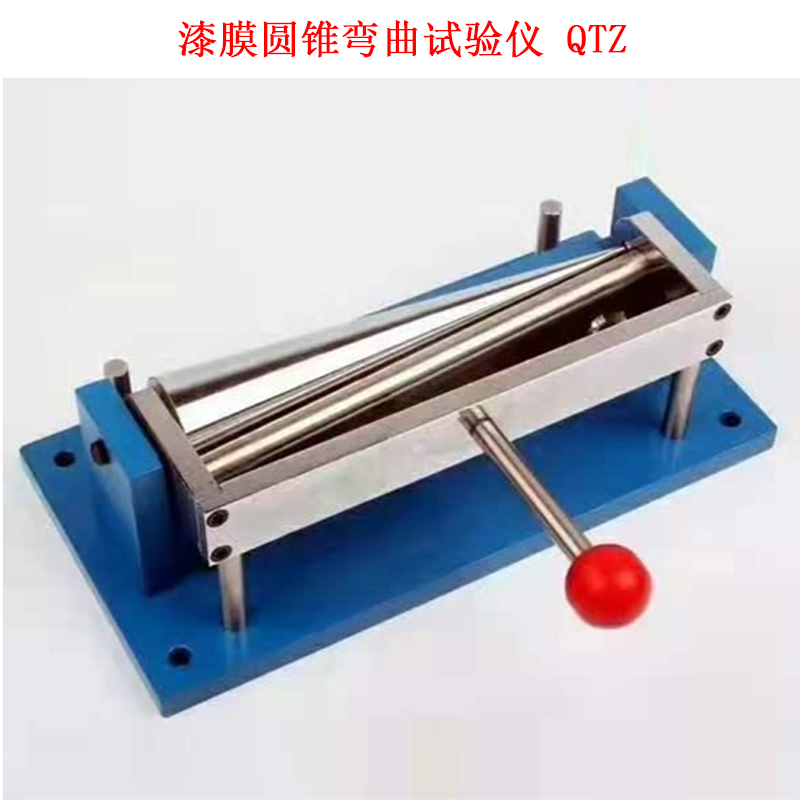

漆膜圆锥弯曲试验仪 QTZ

一、用途与适用范围：

该仪器适用于测定色漆、清漆的涂层（包括单层与复合涂层系统）在标准条

件下，绕锥形轴弯曲时，抗开裂或从金属底板上剥离的性能，也可测定该涂层的

延伸率。

本仪器符合：标准 ISO6860—1984（E） 美国标准 ASTMD522—60（1979）

英国标准 BS3900；PartE11：1985

二、操作与使用方法：

■将制备好的试板的短边 20mm 处，平行的裁去（裁去 20mm*100mm 以免试板

边缘影响测试结果）。

■（参考附图）将操纵杆 6 放在 V 形支承 5 上，将试板涂膜面朝着拉杆 3 插入，

使其一个短边（裁去 20*100 处）与轴的小端相接触，然后转动旋钮 4 将试板夹

住，然后均匀平稳地转动操纵杆使试板弯曲，使其在 2—3S 时间绕轴 180°。记

录与轴小端相距 zui 远的试板开裂处（指涂膜开裂），并做标记，然后取下试板。

（注——可以在试板与拉杆之间的涂层面上放一张纸，以防在弯曲操作中拉杆

划伤涂膜）。

漆膜圆锥弯曲试验仪主要技术参数：

■锥形轴尺寸：小端Φ 3.2mm，大端Φ38mm，长 203mm

■试片厚度：0.3～0.8mm（硬底材）

0.3～5.0mm（软底材）

■外形尺寸：300×120×83mm（长×宽×高）

漆膜圆锥弯曲试验仪 QTZ
