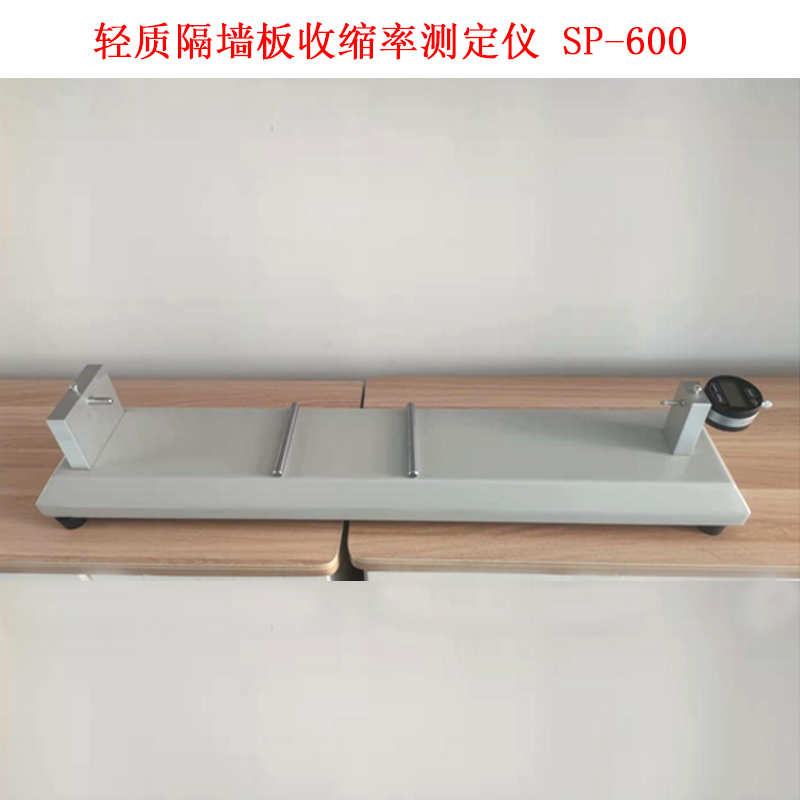

轻质隔墙板收缩率测定仪 SP-600

一、概述

本厂根据国标 GB/T 23451-2009《建筑用轻质隔墙板》中设备的要求进行设

计制造。收缩测定仪主要用于测定轻质隔墙板的干缩率，确定在工程使用中的变

形量。

二、主要技术参数

标准试件长度：L=600±0.1mm

测量范围：0-10mm

试件规格：100×实物厚度×600-810mm（其他规格可定制）

测量精度：0.01mm

三、试验步骤

A、首先将样品切割成标准试件 100*厚度*600（宽度），按照标准在试件两

端中心位置钻孔粘接测点测钉（φ6*18-20mm 的圆头测钉），待牢固后放入恒温

水槽内养护（20 ± 2℃），水面高出试件 20mm，浸泡 72h 后将试件表面用布擦

干水渍测量试件初始长度。

B、将测量仪连同试件放入温度 20 ± 1℃，湿度 50 ± 5%的恒温室或者恒温箱

内，进行测试标养。

C、机器配有两根直径 10mm 的圆柱形导轨棒将其横向放置在底板上，试件

100 面立向放置在圆棒上（试件可以自由收缩，减小自身与平台的摩擦力），使

测头与测量仪顶头正确接触。

D、将试件测定初始长度后，记录仪表的数值，每天记录仪表的数值变化，

直至干缩平衡，即连续三天或者任意三天的读数波动值小于 0.01mm；量出试件

的长度，按照标准公式计算干缩值；取三块试件的干燥收缩平均值为试验结果，

修约至：0.01。
