稳压气源控制仪 HQY-2

一、概述

稳压气源控制仪由压力表、精密调压阀、气缸、时间继电器等部件组成。主

要用于建筑密封材料挤出性的检测，与标准挤出器或者原包装单组分挤出枪配套

使用。稳压气源控制仪符合 GB/T 13477.3-2002《建筑密封材料试验方法》、GB/T

14683-2003《硅酮建筑密封胶》、GB 16776-2005《建筑用硅酮结构密封胶》、

JC/T 485-2007《建筑窗用弹性密封剂》等标准对稳压气源的要求。

注：本控制仪不含气源，气源单位自备提供，另行配置。

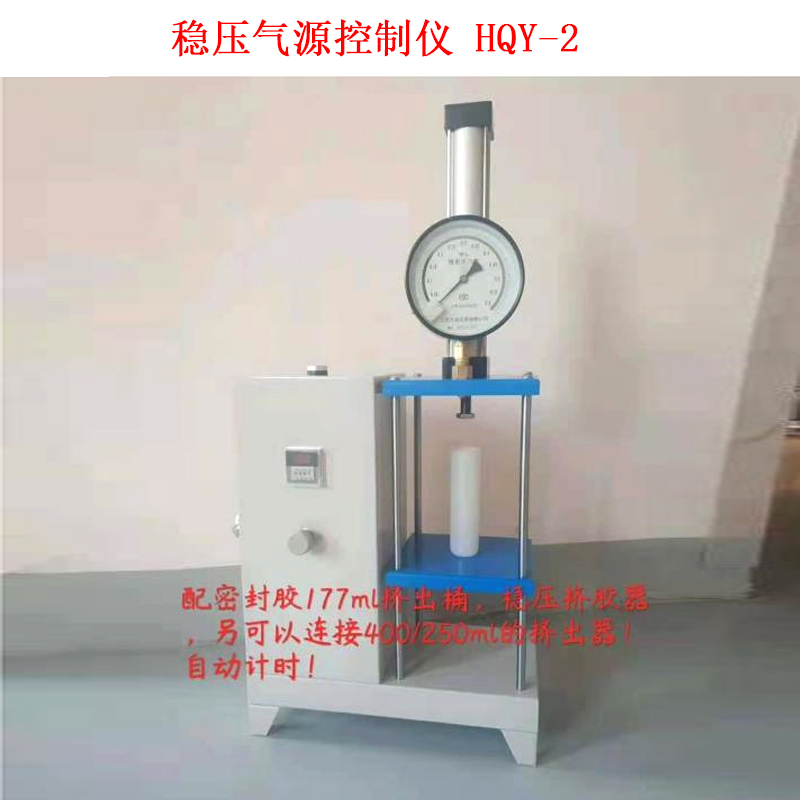

二、机器说明

1、在前面板上配有时间继电器用来记录时间，下方有一个精密压力调节阀，

根据试验调节调压阀，压力表会显示输出压力，旋转钮顺时针旋转为调高出口压

力，逆时针放置为调低出口压力。调节压力时，应逐步均匀地调至所需压力值，

不应一步调节到位，为后面的气缸和管道提供稳定的压力气源。

2、左侧上方为一块 0.4 级精度最大量程为 1.0Mpa 的压力表，其后方为

小型气缸（气缸的后面上下有两个调节阀，用来调节气缸的动作速度，上阀调节

出，下阀调节回），用于配置 177ml 的挤出桶使用，下方设置有中间托盘放置挤

出桶，再下方空间用来放置装胶容器，用来盛挤出的废弃胶。

三、操作说明

1、以 177ml 挤出桶为例

使用时只需提供电源并连接进气接口，用调节阀调节压力表的压力，达到试

验规定的压力；按下顶部的按键气路打通；气缸开始推出，以恒定的压力对挤胶

桶施加压力，推出桶内的试样；同时时间继电器开始计时（以秒为单位），待挤

出桶内的试样推出完毕，松开按键，气缸自动退回，时间自动计时结束，显示所

用时间。

2、连接 250ml 和 400ml 挤出器

使用时需要关闭调压阀下面的阀门，使气体不在给气缸供气；用外部的连接

管插头连接挤出器上的标准插头，重复 1 的操作，气体会以恒定的压力给挤出器

内部的活塞施加压力推出筒内的试件并记录使用的试件。
