一、试验机的主要用途及适用范围

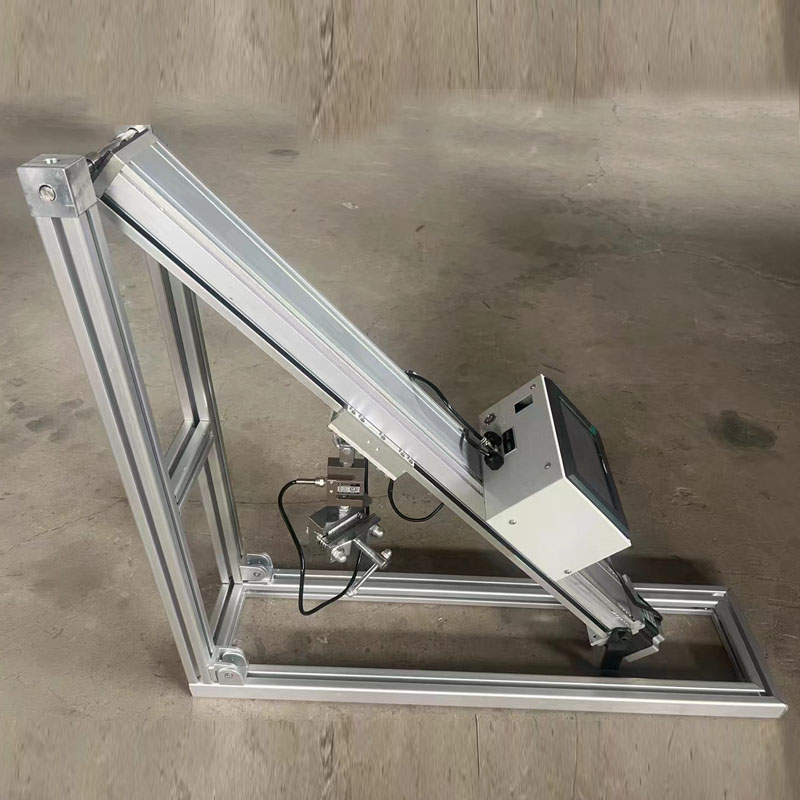

90°度剥离试验仪,是根据JGJ/T299-2013.建筑防水工程现场检测技术规范而专门设计的一款仪器设备具有操作简便、质量可靠、速度可调、峰值显示,力值,位移、双重显示等功能。
二、试验机的主要规格,技术参数和指标:
(1)、Z大试验力: BL-500型 500N.
(2)、试验力有效测量范围;10N-500N.
(3)、试验力Z小分辨值;0.1N.
(4)、90°剥离距离;200MM.
(5)、试验速度;5-500mm
(6)、电源220V
三、试验机的工作条件
(1)、在室温10-30摄氏度范围内。
(2)、相对湿度小于或等于80%
(3)、在无振动的环境中。
(4)、在稳固的基础或工作台上,正确安装。
(5)、周围无腐蚀性介质。
(6)、电源电压的波动范围不应超过额定电压的±10%。
四、试验机的结构特征及工作原理
本机由机械及电器两大部分组成。
1、 机械部分结构及工作原理。
机械部分由传动和主机两部分组成。动力由电机输出,通过三角带传至蜗杆,再由蜗杆传至丝杠,带动中横梁上、下移动,实现对试件的拉伸,中横梁上测及上横梁的下侧装有两夹具,对试件进行拉伸试验。 中横梁最大移动速度为500mm/min,试验速度为无极调速和七档定速,试验时可根据试验要求设定。
2、 电器部分的组成
电器部分由电力拖动系统和显示系统组成。电力拖动系统由供电、驱动、步进电机三部分组成。测控显示系统由拉力传感器、延伸位移传感器、运算放大器、高速A/D转换、单片机、高亮显示屏、稳压电源等组成。
3、试验机的工作原理
试验机的加荷是电机通过传动系统带动中横梁下降对试件进行拉伸、压缩、产生变电信号和高精度位移传感器,测到的位移量信号同步进行单片机,进行微处理后对机械给以控制显示出精确的试验结果。
五、安装与调整
1、把试验机从包装中取出,检查试验机在运输中有无碰撞、损坏现象。
2、把试验机置于坚固平台上,调整底座下的调平螺丝找正使机器处于水平状态。
3、供电系统为220V电源,电压误差不应大于标准电压的±10%,注意一定把试验机的外壳用导线与室内大地接点可靠连接,保证使用安全。
