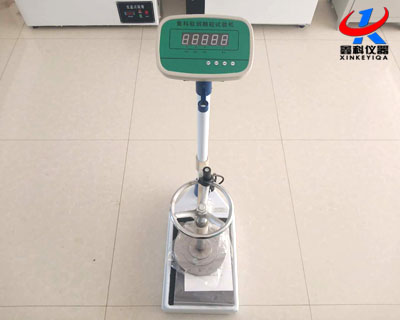

集料软弱颗粒试验仪用于测定碎石、砾石及破碎砾石中软弱颗粒含量。该仪器是本厂自主研发生产。

产品特点：本机采用先进的数显技术,显示清晰直观、读数准确。

技术参数：

电源电压：220V
z大载荷：1200N
分度值：1N

集料软弱颗粒试验仪使用方法：
称风干试样2㎏(m1)，如颗粒粒径大于31.5㎜，则称4㎏，过筛分成4.75㎜～9.5㎜，9.5㎜～16㎜、16㎜以上各1份；将每份中每一个颗粒大面朝下稳定平放在压力机平台中心，按颗粒大小分别加以0.15kN、0.25kN、0.34kN荷载，破裂之颗粒即属于软弱颗粒，将其弃去，称出未破裂颗粒的质量(m2) 。

计算公式：

按式(T0320-1)计算软弱颗粒含量，精确至0.1%。
P= ×100                        (T0320-1)
式中：P——粗集料的软弱颗粒含量(%)；
m1——各粒级颗粒总质量(g)；
m2——试验后各粒级完好颗粒总质量(g)。

集料软弱颗粒试验仪仪表使用方法：

（1）电源安装：把电源适配器输入端插在AC220V（或AC110V）插座上，输出端插头插在仪表盒右侧插座上，并打开电源开关，是否通电。

（2）开机：打开电源开关，开机时出现开机画面，并随即转为“0.00"，此时可进行称重。如开机不为“0.00"可按“置零"键进行清零，待显示“0.00"和右下角“"不闪动时进行称重。

（3）选择：设有牛顿（KN）和英镑（1b）两种重量单位，按下“转换"键，液晶屏右上角“    "指向选择的重量单位。

（4）试验：液晶屏显示“0.00"时可进行试验。

（5）锁定：按下“锁定"键可将重量锁定，此时重量不变化，以便记录。反复按“锁定"键将在锁定和释放间转换。

（6）超重：称重超过z大称量时，将显示“OF"，并发出连续警报声。出现超重请移去承重面板上的重物，以保护传感器不致损坏。

（7）置零：试验前将装集料的圆盘放上后，可按“置零"键清零后进行压力试验。移去试桶后，将显示负的皮重，可按“置零"键恢复零位。

（8）出错指示：秤显示“Err"，表示出错，需重新称重或对秤进行修理。

（9）关机：关掉电源开关。较长时间不用时，请拔掉电源适配器。
