应变控制式三轴仪TSZ-1A
应变控制式三轴仪TSZ-1A 添加时间:2021-9-14 11:27:38

应变控制式三轴仪TSZ-1A

产品详情
  • 概述

应变控制式三轴仪根据GB/T50123-199 《土工试验方法标准》设计制造,各项性能参数完全符合相关规范要求。本仪器用于测定土样在等应变加荷方式下土体的抗剪强度、变形和孔隙水压力等功能。该系统可以进行不固结不排水试验(UU)、固结不排水试验(CU)、固结排水试验(CD)等。

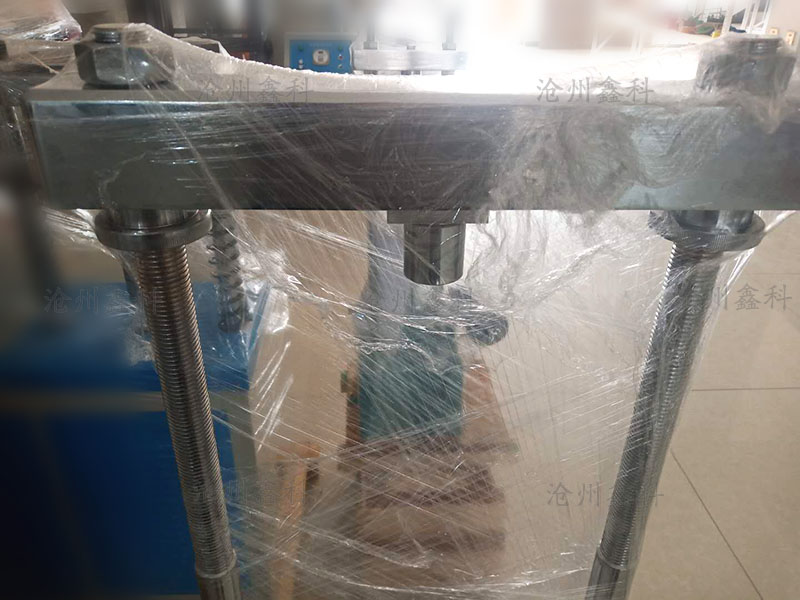

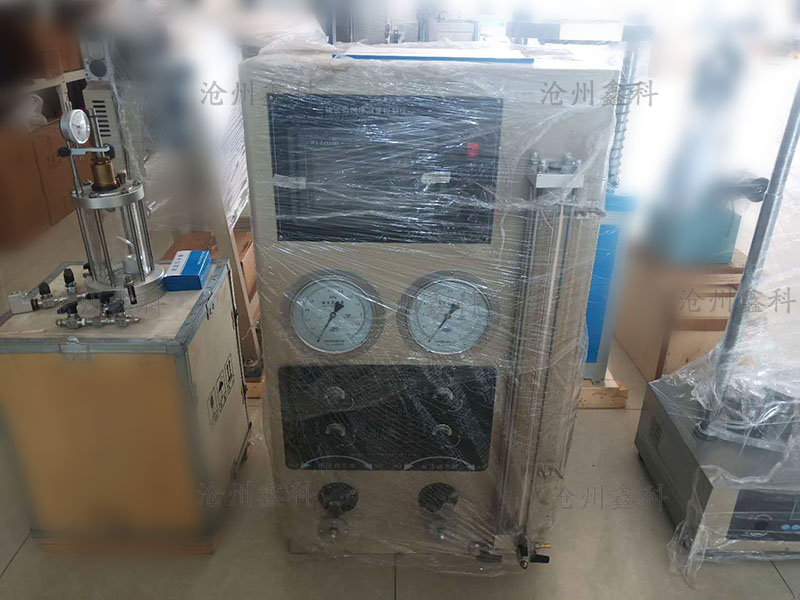

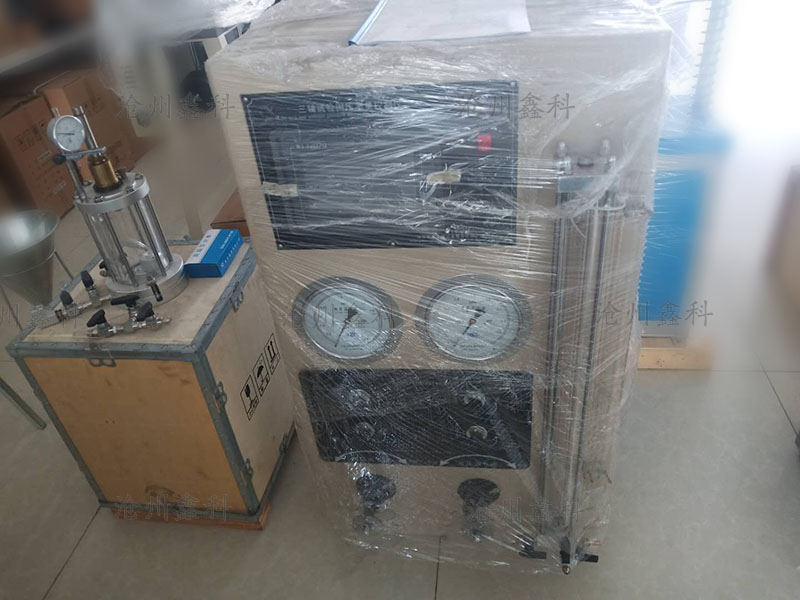

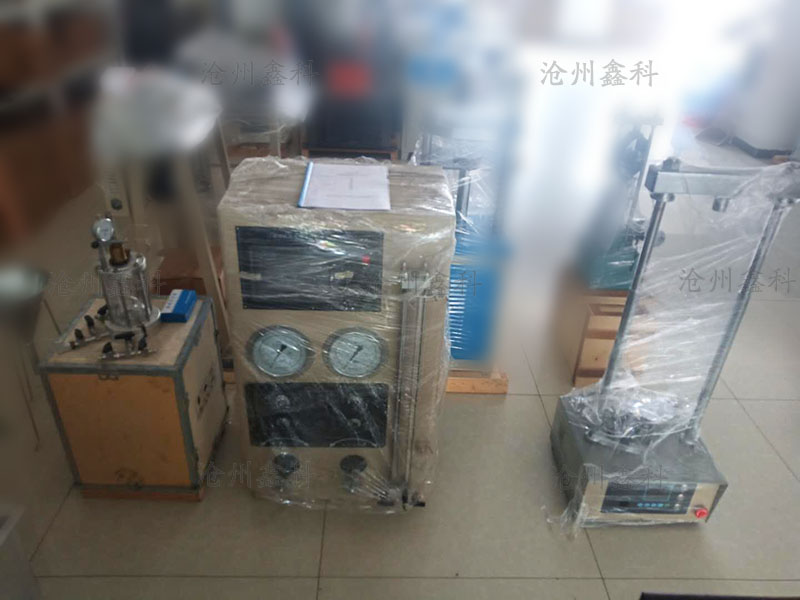

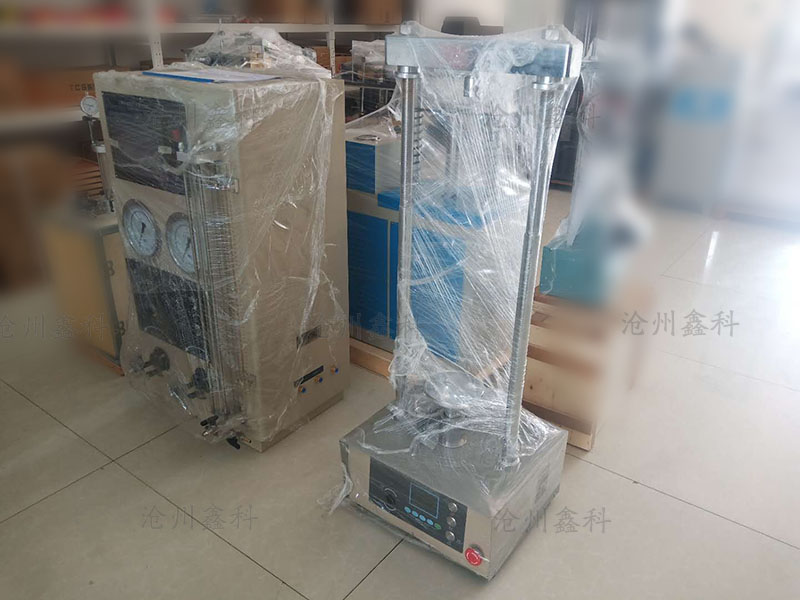

本仪器主要有三部分组成:测控系统、加载系统、附件(含量力环、压力室、饱和器、承膜桶、对开模、切土器、击实器等)



  • 主要技术参数及规格

  1. 试件尺寸: Ø39.1mm*80mm

  2. 轴向载荷: 0-10KN   轴向位移:0-30mm

  3. 围压: 0 – 1.0MPa

  4. 反压: 0 –0.6MPa

  5. 孔隙压力: 0MPa-1MPa

  6. 体积变化:0 - 25ml z小分度:0.1ml

  7. 工作台行程:0-50mm

  8. 剪切速率:0.0001mm/min-2.4mm/min. 0.0001mm/min-4.8mm/min

  9. 电源:220V±10%50HZ

  10. 功率:小于800W



  • 性能及特点

  1. 仪器测控系统核心控制系统采用高速32ARM微控制器,超高速的采样以及运算能力保证试验过程中各项数据的精准采集及显示。

  2. 测控系统选用大屏幕彩色触摸液晶屏,友好直观的人机交互界面,简单易操作的触控设置,精益求精的软件设计,提供给用户一个超乎想象的使用体验。

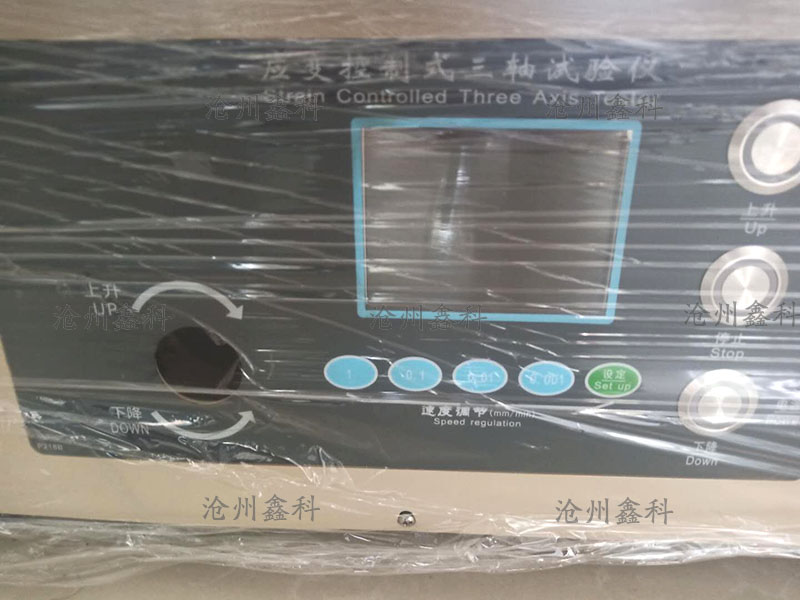

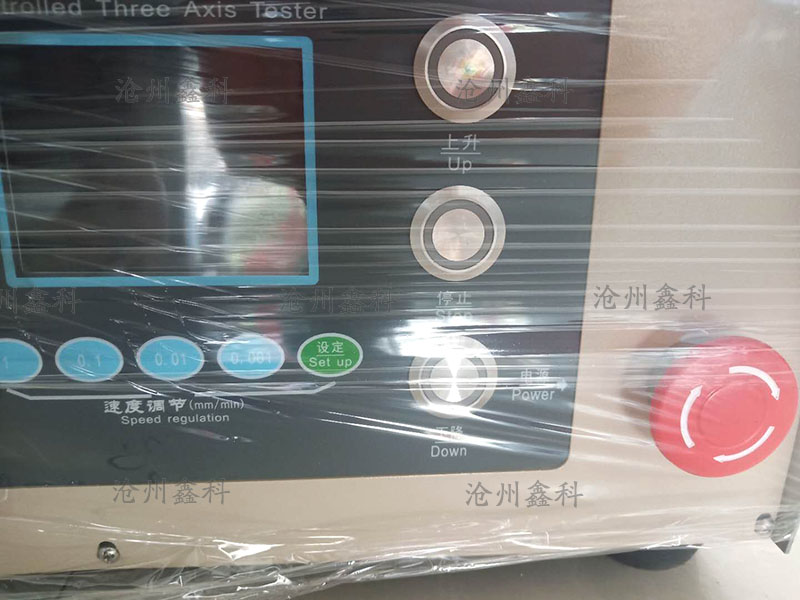

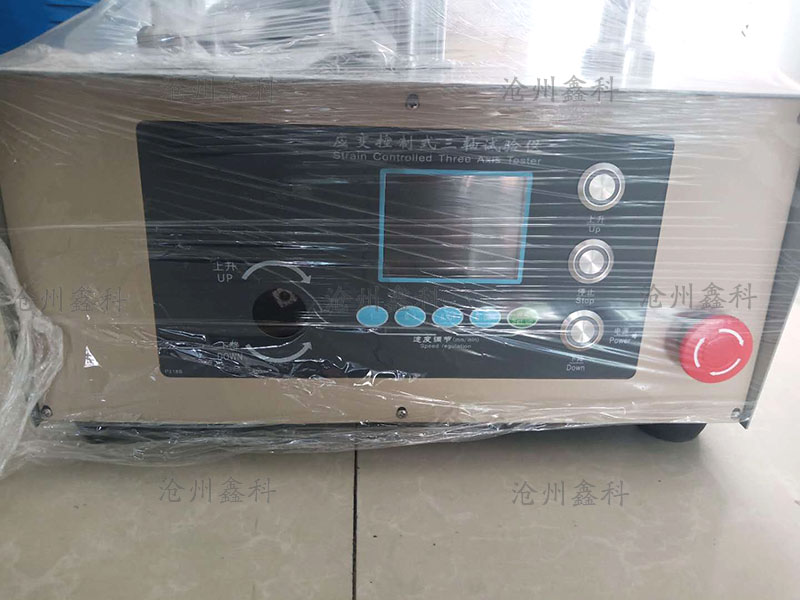

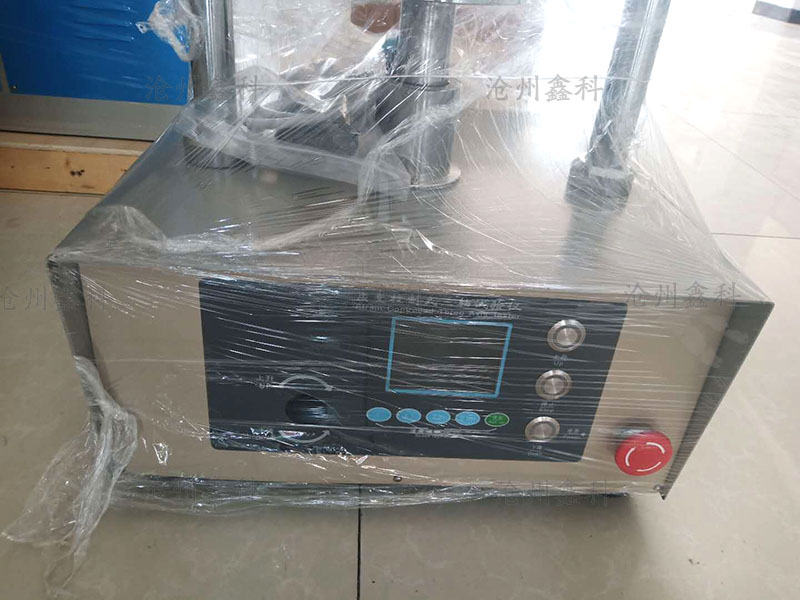

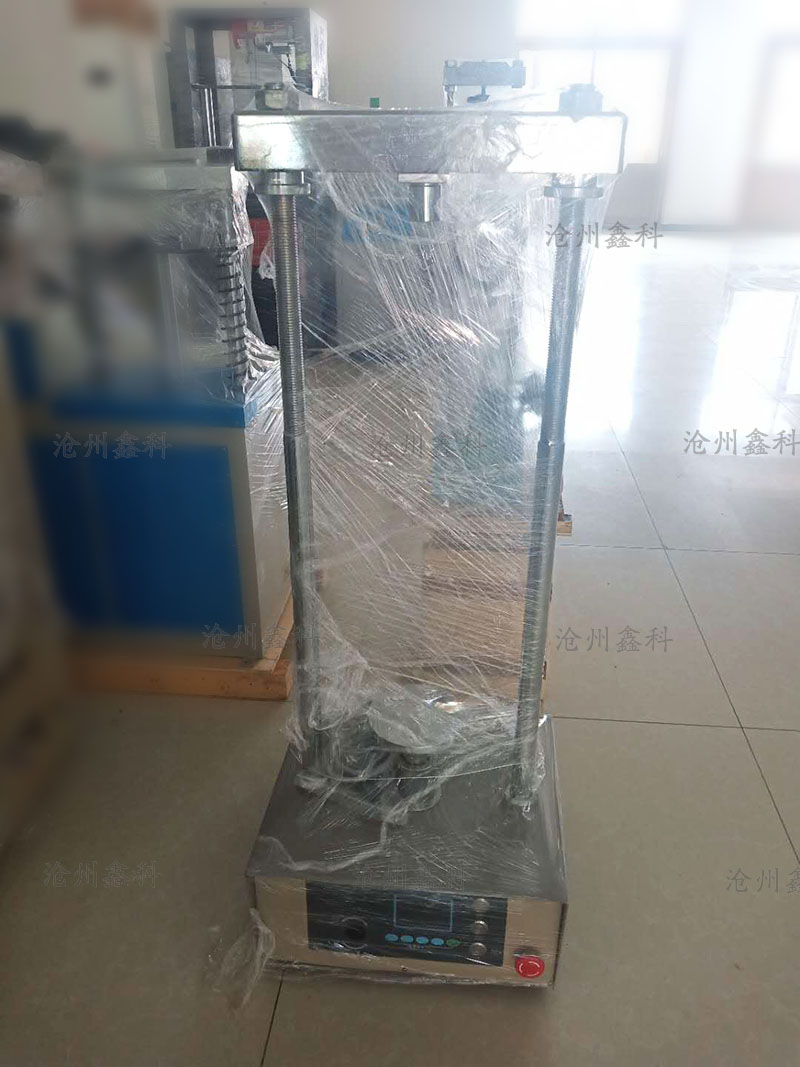

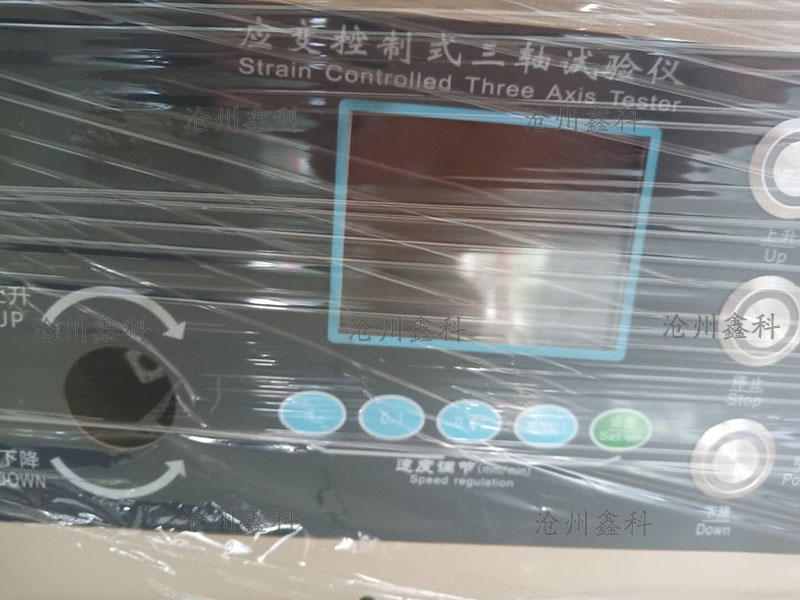

  3. 加载系统由伺服电机驱动,剪切速率无级变速。显示选用3.5英寸彩色屏,界面友好直观,全金属机械式按键控制电机,常用速度快速选择并设置,用户自定义速度快速调整。

  4. 整个系统无需外界空气压缩机等任何压力源,自身实现液压控制,性能稳定,满足各种三轴试验的需求。

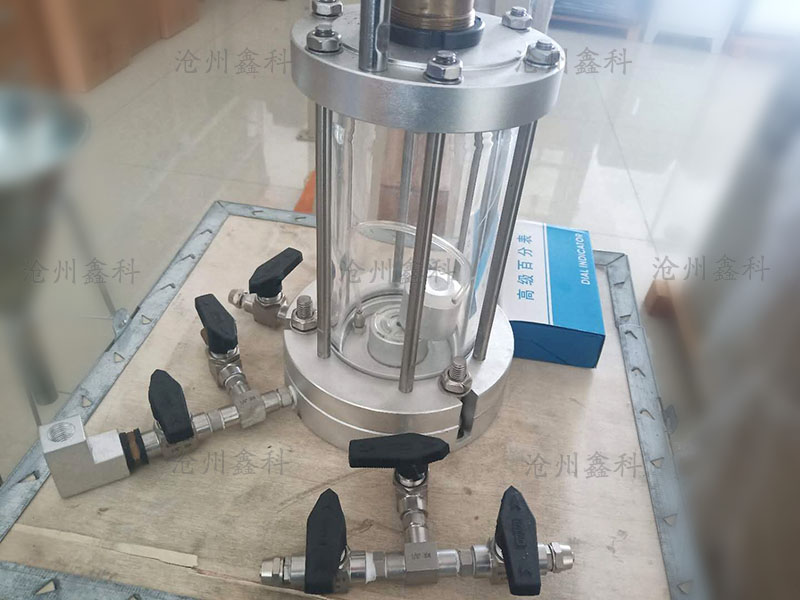

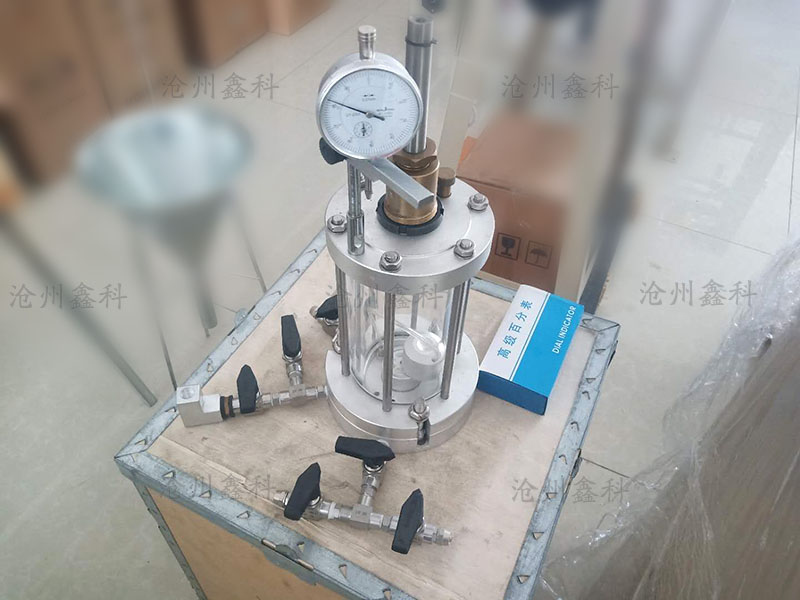

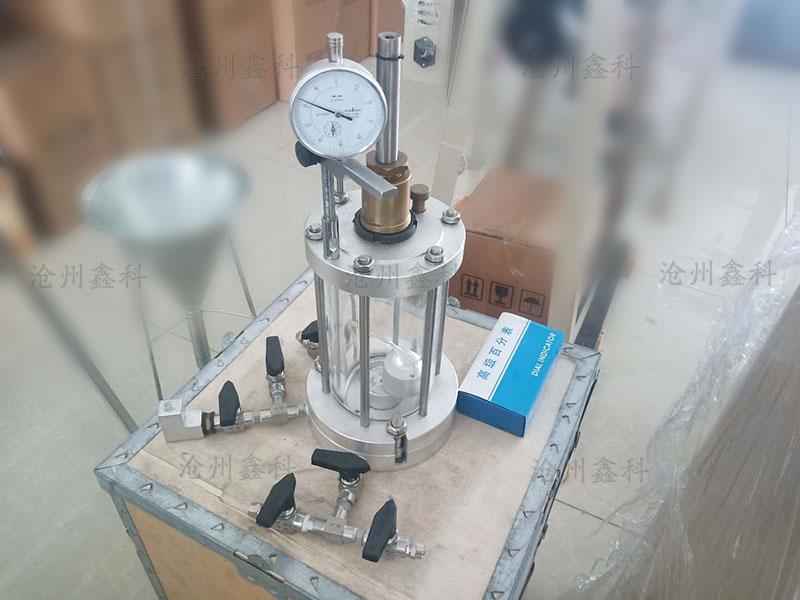

  5. 仪器管路简单易操作,阀门管件的开关状态轻松易辨。压力室耐压强度高,加压杆摩擦系数小,z大限度的排除对试验的影响。



  • 试验机主要工作原理

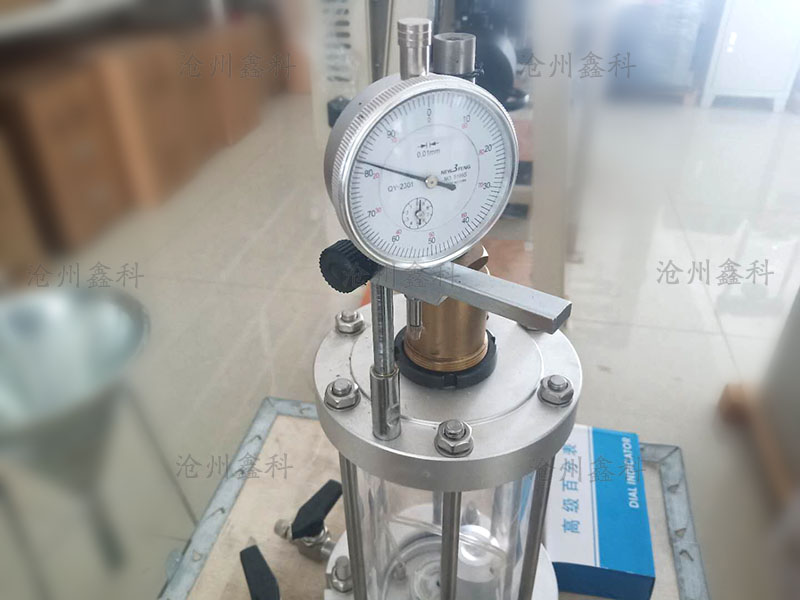

  1. 三轴试验时,将制备好的试样用橡胶膜包裹好,放入压力室,然后根据试验要求通过围压系统和反压系统进行加压控制,加载系统的工作台以要求的剪切速率上升剪切,直至土样破坏。试验过程中,通过量力环和0-30mm的百分表获得相关试验数据,用于后期数据处理。

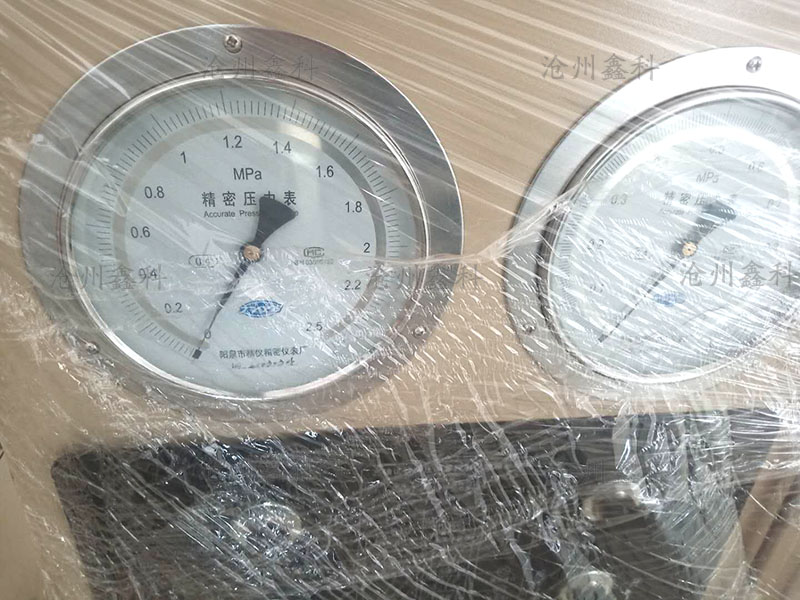

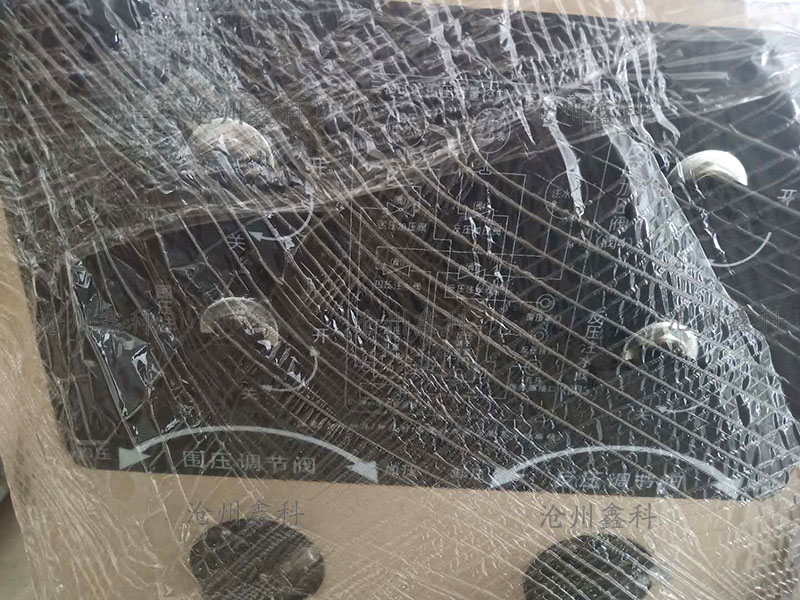

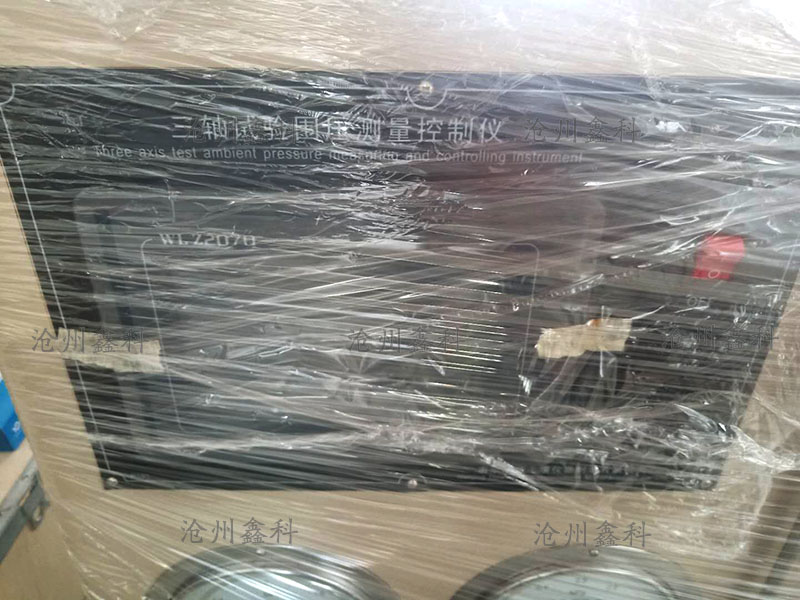

  2. 围压、反压的控制方式是以水为介质,通过调压筒的活塞前进或后退对水压缩获得所需的压力。压力传感器选用高精度、高响应速度的型号。

  3. 试验中,土样的体积变化由双层体变管(加反压时)或滴定管测量。



TSZ-3A 型应变控制式三轴仪适用范围】用于土样在轴向静负载条件下的强度和变形特性。仪器进行可以不固结不排水剪(UU)、固结不排水剪(CU)和固结排水剪(CD )的三轴试验。该仪器围压较高,结构小巧,操作简单,无须配空气压缩机和氮气瓶,能满足高层建筑及大坝等大型土建工程土工试验的要求。
TSZ-3A 型应变控制式三轴仪技术参数
1.试件尺寸:Φ39.1mm*80mm Φ61.8mm*125mm
2.载荷:z大载荷30KN
3.工作台行程:0-90mm
4.应变速率:0.0024 - 4.5mm/min 机械变速16档
5.围压:0-2MPa 数控液晶显示
6.反压:0-0.8MPa 数控液晶显示
7.孔压:0-2MPa
8.体积变化:0-50ml ,z小分度:0.1ml
9.电源:220V±10% 50HZ
10.仪器尺寸:主机:500*430*1200mm(L*W*H) 控制器:500*500*925mm(L*W*H)
11.仪器重量:175kg





一、概述

TSZ型系列应变控制式三轴仪是我公司的主要产品之一,是当前土工试验的主要常规试验仪器,多年来,我们对产品不断改进,产品性能不断提高,产品不断更新换代,该设备按照GB/T24107.1-2009标准设计制造,满足SL 237-1999《土工试验规程》、JTG E40-2007《公路土工试验规程》、TB10102-2010《铁路工程土工试验规程》。



二、主要用途

  TSZ系列全自动三轴仪使用当代最新技术,及机械、电子技术、自动控制技术、传感器自动检测技术及计算机技术于一体,一机多用。基本配置可进行常规应力应变式无侧限试验(UU)、(CU)、(CD)等压缩剪切试验,若配备不同的试验容器和控制模块还可进行KO固结、静止测压力系数、多种应力路径三轴试验、拉伸试验、弹性模量试验、承载比试验等。若配备固结模块,还可以做分级加荷,连续加荷等固结试验。配备振动模块,该系统还可以做全自动控制振动三轴试验。试验过程全电脑控制。



三、主要技术参数

1、试件尺寸:Φ39.1x80mm

2、垂直载荷:10KN

3、应变速率:0.002-2.4mm/min.无级调速、自控数显

4、工作台行程:0-50mm

5、围压:0-2Mpa 液晶显示、自控数显

6、反压:0-2Mpa 液晶显示、自控数显

7、孔压:0-2Mpa

8、体积变化:0-50ml,最小分度:0.1ml

9、电源电压:220V±10%



四、仪器配置

序号



规格型号



备注

1

三轴仪主机(最大荷载10KN)

TSZ-1

1


2

三轴控制柜

TSZ-1

1


3

测力环

1KN

1

需要增加传感器请另行购买

3KN

1

4

三轴压力室

Φ39.1x80mm

1


5

三轴饱和器

Φ39.1x80mm

3


6

三轴承膜筒

Φ39.1x80mm

1


7

三轴对开膜

Φ39.1x80mm

1


8

三轴制样击实器

Φ39.1x80mm

1


9

三轴乳胶膜

Φ39.1x80mm

5


10

透水石

Φ39.1x5mm

4


11

压垫

Φ39.1x5mm

2


12

排水和不排水加压帽

Φ39.1mm

各1个


13

切土盘


1

可切Φ39.1、Φ61.8mm二种规格土样

14

百分表

0-30mm

1


15

鼓形密封垫圈


10


16

说明书、合格证


各1份
