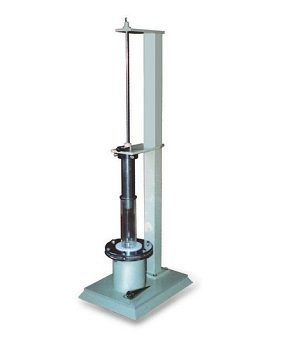

TSY-4型土工布动态穿孔试验仪用于测定土工布及其有关产品阻抗从固定高度落下的钢锥穿透的能力。表示了尖石落在土工布表面后对土工布造成的损坏程度。该仪器是依据GB/T17630-1998《土工布及其有关产品动态穿孔试验——落锥法》标准中对仪器的要求。

技术参数：

1、夹 持 环 内 径：  150±0.5mm

2、锥尖至试样距离：  500±2mm

3、不  锈  钢  锥：  z大直径  Φ50mm

                     锥    角  45°

                     总 质 量  1000±5g

4、小  角  量  锥：  质    量  600±5g

                     分 度 值  Φ2mm/格

5、外  形  尺  寸:   435×575×1600mm

6、仪  器  重  量:   55Kg

土工布落锤穿透试验仪仪器结构：

仪器主要由机架、钢锥自由跌落装置、夹持环等部分组成。

1、机架：由底座12、立柱10、顶板2和中间梁4等器件刚性联接组成。底座12下有四只可调垫脚11，通过调节垫脚11，使水准泡13中的水泡居中，即可使仪器处于水平状态。

2、夹持环：夹持环9为法兰式夹持环，由8根螺栓拧紧以装夹试样。

3、钢锥自由跌落装置：钢锥5端部连接一导杆1，置于机架上，机架上的中间梁4与顶板2均设有不限制钢锥下降速率的导孔，中间梁4还装有一锁紧手柄3。钢锥上升至距离试样500mm处时，即可将钢锥锁住，拉出手柄，钢锥从500mm高度自由跌落，实现对试样的穿孔。中间梁4下方还设有一金属护罩7和一透明外罩8，试样夹好后，将透明外罩8拉下，然后开始拉手柄3让钢锥5跌落。待钢锥落下后可向上推进透明外罩8至护罩卡口6（可自动锁住透明外罩8），以方便操作。

土工布动态穿孔试验仪厂家价格低工作原理：

将土工布试样水平夹持在夹持环中，规定质量的不锈钢锥从500mm高度跌落在试样上，由于落锥刺入试样而使试样上形成破洞，再将标有刻度的小角量锥插入破洞测得穿透程度。

土工布动态穿孔试验仪使用方法：

1、仪器安置于平稳、坚实的基础上，并按4.1条将仪器调至水平。

2、将钢锥5处于上位锁紧状态。

3、推上透明护罩8，将试样无折皱地在夹持环9中夹紧。

4、放下透明护罩8，拉开锁紧手柄3，钢锥5从500mm高度自由跌落在试样上。

5、立即升上钢锥5，使钢锥5处在第5.2条状态，在自重下将量锥放入破洞，10s钟后读取测量数据。

6、测试完毕，第二次测试重复第5.3条—5.5条。

土工布动态穿孔试验仪厂家价格低使用注意事项：

1、为安全起见，每次钢锥处于上位时请确定钢锥已锁住。

2、为保证钢锥自由跌落，导向孔中严禁进有杂物。

3、钢锥跌落前请放下透明护罩。

4、为免钢锥尖受损，不得对坚硬物体测试。

随机附件：量锥：一只
