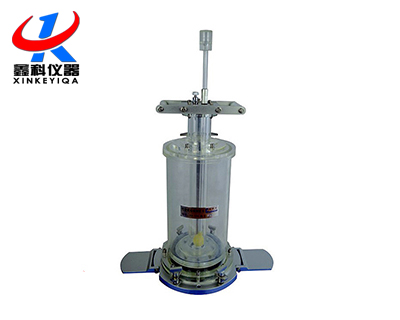

气囊式容积测定仪
气囊式容积测定仪 添加时间:2021-9-9 15:56:34

NR-150型气囊式容积测定仪用于铁路、公路及市政工程路基压实度、孔隙率检测。密度试验—气囊法已列入《铁路工程土工试验规程》(TB10102-2010),本测试方法可替代灌砂法及灌水法,测试速度快、精度高、操作简便。

产品详情

NR-150型气囊式容积测定仪用于铁路、公路及市政工程路基压实度、孔隙率检测。密度试验—气囊法已列入《铁路工程土工试验规程》(TB10102-2010),本测试方法可替代灌砂法及灌水法,测试速度快、精度高、操作简便。

用途概述:

气囊式容积测定仪是一种测定土的密度的试验仪器,适用于现场测定z大粒径小于20mm的土的密度。

适用标准:《铁路工程土工试验规程》(TB 10102-2010)。

NR-150型气囊式容积测定仪工作原理:

气囊式容积测定仪是根据物理学的波义耳(Boyle)定律设计的;试验时,用一定压力,推动活塞将气缸内的介质(空气)向置于试坑内的气囊中转移,使气囊膨胀紧贴试坑内壁;记录量测装置显示的数据,计算试坑的体积。

NR-150型气囊式容积测定仪技术参数:

1、气缸体积:5300cm3
2、活塞行程:285mm
3、气囊压力:8KPa
4、数显深度尺分辨率:0.01mm
5、容积常数:活塞面积×0.1cm3/mm
6、检测误差: ≤1%
7、检测试坑尺寸:Φ150mm×200mm
8、手柄操作力:≤200N
9、整机重量:5.2kg
10、外形尺寸:Φ255mm×640mm

NR-150型气囊式容积测定仪仪器构成:

气囊式容积测定仪主要由气囊、气缸、活塞、气压标、数显深度尺、护坑环、踏板组成
