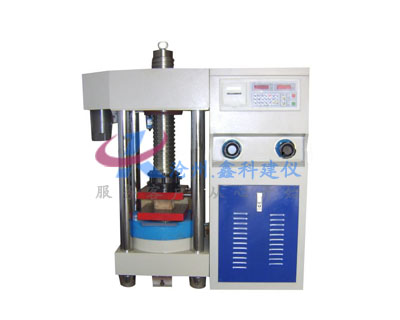

岩石单轴抗压强度试验机
岩石单轴抗压强度试验机 添加时间:2018-6-4 11:40:30

岩石单轴抗压强度试验机是电动液压加荷、测力系统为微型电脑控制系统、具有双屏显示功能、加载速度、力值数字显示,具有自动存储,可随时查询,自动打印,具有过载保护功能即力值超满量程的3%自动停机断电功能、峰值保持、换算抗压强度。可以手动控制加荷速度。

产品详情

岩石单轴抗压强度试验机应用领域:主要用于岩石、岩体的抗压强度试验。

岩石单轴抗压强度试验机是电动液压加荷、测力系统为微型电脑控制系统、具有双屏显示功能、加载速度、力值数字显示,具有自动存储,可随时查询,自动打印,具有过载保护功能即力值超满量程的3%自动停机断电功能、峰值保持、换算抗压强度。可以手动控制加荷速度。

岩石单轴抗压强度试验机技术参数:

1、载荷:2000KN

2、示值准确度:一级

3、最小分辨值:0.01KN

4、上下压板规格尺寸:220X250

5、承压板间垂直距离:340毫米

6、活塞直径:250毫米

7、行程:50毫米

8、电机功率:0.75KW

9、输入电压:380V

10、外形尺寸:880X480X1400

11、净重:800Kg

岩石单轴抗压强度试验机结构简介:

本机主要有机体、液压操纵、测力及显示等部分组成。

1、机体部分

试验机机体由四根立柱将缸体和上梁连接在一起。试验机上梁上装有调节丝杠,旋转螺母丝杆可调整试验机的空载高度,丝杆下端装有球座于上压板。下压板置于油缸的活塞上,当试件与上压板接触时,上压板球座能自调整平衡,使试件与上下压板保持水平。下压板上刻有试件定位用的刻线,做实验时要对准刻线,下压板下面设有防尘罩壳,防止或减少活塞升降时粉尘进入油缸,损坏缸体或油封。活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄时,在缸体顶端有环形油槽,并有泄油通道,流回大油箱。

2、液压操纵部分

本试验机的操纵箱主要由油箱、油泵、滤油器、电动机、送油阀、回油阀等组成。油泵为直转式轴向五柱泵,试验机在加荷时,应手动控制记载速度使活塞上升速度得到控制(该速度与安全阀是一体的),卸荷时,同样原理控制油缸下降速度。试验机在出厂时已将安全阀调至适当位置,在正常使用中用户不必对安全阀进行调整。

3、测力及显示部分操作详见仪表说明书

岩石单轴抗压强度试验机安装:

1、试验机吊装时将吊装钢丝绳穿入吊环孔内。

2、试验机安装在高于地面20厘米的稳固基础上,应预埋2条M10的地脚螺栓,尺寸为中心距320毫米。

3、试验机安装时用1/1000的框式水平仪测量下压板的平面,使之处于水平状态,调整时可用垫铁(垫铁垫在立柱下螺帽下面)然后将试验机紧固在基础上。
