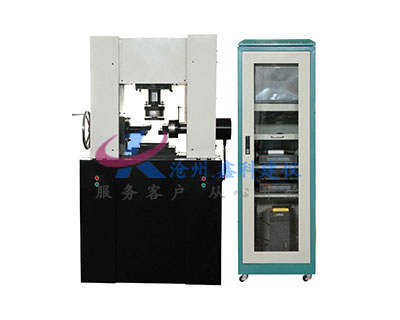

微机控制岩石应力直剪仪
微机控制岩石应力直剪仪 添加时间:2018-6-4 16:59:36

YSD-10系列岩石直剪仪依据国家行业标准(SL264-2001)《水利水电工程岩石试验规程》,(JTG E41-2005)《公路工程岩石试验规程》的规定而研制的.可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。

产品详情

YSD-10系列岩石直剪仪依据国家行业标准(SL264-2001)《水利水电工程岩石试验规程》,(JTG E41-2005)《公路工程岩石试验规程》的规定而研制的.可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。

切记:当活塞回到原位后立即转向或者停止主电机,防止油缸内部压力过大压坏油缸。同样当活塞到达最大行程后立即转向或者停止主电机。

微机控制岩石应力直剪仪主要技术参数:

1.法向载荷P:0-300KN
2、法向过载保护:超满负荷3%
3、法向工作行程S:0-100mm
4、切向载荷Q:0-600KN
5、切向过载保护:超满负荷3%
6、切向工作行程S:0-200mm
7、法向空间 : ≤350mm
8、切向空间 : ≤400mm
9、剪切载荷速度V:0.01kN/s~30kN/s(可调)
10、位移速率调节范围:数显表直读
11、载荷指示精度:±1%
12、位移测量精度:±1%(恒加载)
13、加载方式:双路电机液压加载。
14、电机功率:0.75KW
15、工作电压:380V
16、整机重量:1100Kg
17、外形尺寸:970x900x1600mm

微机控制岩石应力直剪仪设备配置:

1、高刚度主机: 板式框架式结构  负荷≥600kN机架

2、控制及测量系统

2.1、手动控制加荷速度。

2.2、固定的中心高(159mm),提高了整体的强度。

2.3、 位移的测量用直读数显表(用户自备)

3、直剪盒:50X50mm; 70X70mm;100X100mm; (可根据用户要求定做,限壹套)

4、使用说明书、数显说明书等1套

微机控制岩石应力直剪仪主要特点:

1、数码管显示即时速度,压力以及压力峰值。

2、本机具有联网功能,可以和质检部门联网;

3、实时显示当前法向、切向上的力值,峰值,试验过程信息,当前位移等。

4、设有力值自动清零系统,消除了人为读表误差不一等因素。

5、设有过载保护,当力值或位移超出试验机额定理论值,自动停止试验。
