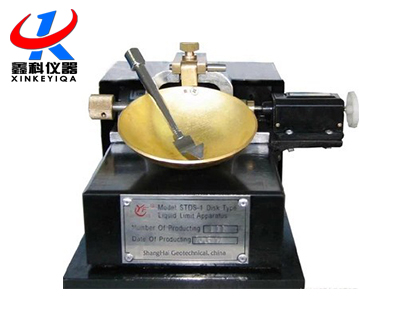

碟式液限仪（电动）用于测定土的液限，为划分土类，计算天然稠度、愬性指数，供设计施工使用。

碟式液限仪（电动）结构：

由盛装试样的黄铜皿和装有硬优质橡愬台座，以及将皿与台座之间落距控制在1厘米的冲击装置凹轮及计算器、划槽刀等组成。

碟式液限仪（电动）技术规格：

1、电动马达驱动
2、碟下落频率：120击/分钟（允许误差15%）
3、内置击数计时数器

碟式液限仪（电动）试验步骤：

1、将土试样放在蒸发皿中，加15至20毫升蒸镏水，用调土刀反复搅拌、搓捏、直至彻底混合，再每次加1至3毫升水，按前述方法充分拌均。
2、土料与充足的水拌合而达一稠度时，相当于需要下落30至35次即行结合。将一部分土膏放在碟中其位置为碟接触底板处的上面。用调土刀将土膏压铺成如图2形状，注意尽量少压几次，防土膏中混进水泡。用调土刀修平土膏面，土膏z厚处为1厘米厚。多余土料回至蒸发皿，由凸轮从动开始用开槽器沿直径将碟中土膏用力划开。形成一轮廓明显的，具有规定尺寸的清晰槽缝。为了避免槽边扯裂或土膏在碟中滑动，至少允许从前至后，从后至前划六次以代替一次划槽，各次划动逐步加深直至z后一次，从后至前的划动能明显的接触碟底，应以尽可能少的次数划槽。
3、每秒2转的速度转动摇把F，使土碟起落，直至土膏两半在槽底接触的长度约为1/2英寸（12.7毫米）。 记录槽底接触的长度为1/2英寸时所需的击数。
4、从土并边到边垂直直于槽缝切取一土片，其宽度约等于切土刀宽，其中应包括槽缝闭合处的土，放于一合适的称量合中，称重并记录。在。230°±9°F(110°±5°)温度下烘至恒重。一待冷却而尚未吸入吸附水前立即在称重。记录烘干后的失重作为水重。
5、将碟内剩余的土料移至蒸发皿。将碟及开槽器洗净并烘干，将碟重新装上以准备做下次实验。
6、用移至蒸发皿的土料在加水以增加土的流动性，按上述方法至少再做两次实验。其目的是取得不同稠度的土样，使土膏槽缝流合所需的下落次数在25次以上或以下。所得的各下落次数应在15至35次之间，试验中土样总是由较干状态进行至较湿状态。
7、计算
a计算土的含水量WN，以烘干土重的百分数表示；
WN=（水重×烘干土重）×100
8、 绘制塑流曲线
在半对数纸上绘制‘塑流曲线；表示含水量与碟下落次数关系。以含水量为横坐标用数学标尺，下落次数为纵坐标，用对数标尺。塑流曲线为一直线，绘制时应尽可能通过三个或三个以上的试验点。
9、液限
在流态曲线上取下落25次处含水量做为土的液限，取值至整数。
