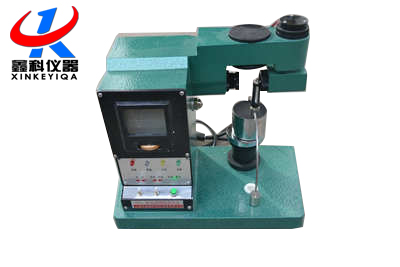

光电式液塑限联合测定仪
光电式液塑限联合测定仪 添加时间:2018-7-2 10:54:19

光电式液塑限联合测定仪用来测定土壤的液限和塑限,为划分土类,计算天然稠度,塑性指数提供可靠的数据,供公路、铁路、水利电力、冶金、建筑等部门的工程设计和施工之用。

产品详情

光电式液塑限联合测定仪采用光学投影,电磁自动落锥。能测读0~22毫米圆锥任意入土深度,并有圆锥磨损检验装置,仪器具有直观准确、操作简单、无附加力、测读精度高的特点,是土木工程、基本建设的必需仪器。本仪器在一九八四年六月经水电部《界限含水量试验规程会议》审定,给予好的评价,确认FG-III型符合新规程的使用要求,并被推荐使用。

光电式液塑限联合测定仪结构:

圆锥仪——包括平衡装置、微分尺装置、圆锥磁吸头等。

光学投影——包括照明装置、聚光镜、过滤片、物镜、反射镜、零线及锥角磨损检测屏幕。

电磁控制——包括控制线路板、变压器、电磁线圈装置等。

光电式液塑限联合测定仪主要技术参数:

(1)圆锥仪总重:76克±0.2克和100克±0.2克

(2)圆锥角度:30°±0.2°

(3)测读入土深度:0~22mm

(4)测读精度:0.1mm,估读0.05mm

(5)圆锥磨损检测:0.3mm

(6)圆锥下落至读数显示时间:5秒左右

(7)电磁吸力:>100克

(8)电源:交流200伏正负10%

(9)消耗功率:25W

(10)体积及重量:300×160×280mm,自重5Kg

光电式液塑限联合测定仪使用与操作:

(1)调节底脚螺母,使工作面水平。

(2)接通电源,放上测试土样,再使电磁头吸住圆锥仪,使微分尺垂直于光轴。

(3)调节投影物镜,使微分尺景象清晰,再调零线调节旋扭握,使屏幕上的零线与微分尺零线的影象重合。(出厂前已调好)

(4)转动平台升降螺母,当锥尖刚与土面接触,计时指示管亮,圆锥仪即自由落下,延时5秒,读数指示管亮,即可读数。如要手动操作,可把开头扳向“手动”一侧,当锥类与土面接触时,接触指示管亮,而圆锥仪不下落,需按手动按扭,圆锥仪才自由落下。

(5)读数后,要按复位按扭,以便下次进行试验。

光电式液塑限联合测定仪工作条件与注意事项:

(1)环境周围不应有风吹、震动及强磁场,以免影响圆锥仪自由落下。相对湿度不大于85%。

(2)仪器使用后应放入箱内或盖好,置于阴凉、干燥、无腐蚀的地方。

(3)光学元件严禁用手和不干净、不柔软的物品撺抹,镜面和微分尺如有污秽、尘土,可用脱脂棉沾无水乙酵撺试。

(4)检验圆锥磨损时,把圆锥仪倒插在检验座上,整个座放上平台,适当高度,及检验座的前后、左右和角度,使圆锥影象与屏幕上的角度重合,角度的面平衡线距离相应于圆锥的0.3mm。

(5)如屏幕零线与微分尺零线影象不重合,可旋动调节旋扭,使其重合,如发现不平等,则旋动左侧螺杆,使仪器内反射镜转动,即可平行,再转动调节旋钮使其重合。

(6)如圆锥仪落入土中后,微分尺影象不清晰,或影象不在原来的位置,这时可左右或前后移动圆锥与平衡杆的位置。

(7)如光源灯泡坏了,可逆时针旋动灯座调节螺母,把灯座旋出,抽换上新灯泡再旋回原位置。
