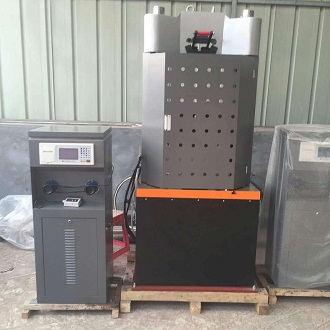

WE-300型万能材料试验机
WE-300型万能材料试验机 添加时间:2018-10-7 14:16:44

产品详情

WE-300型万能材料试验机概述

  本试验机采用液压加荷、操作方便、精度准确,可用于金属材料在静力作用下做拉伸、压缩或弯曲试验,亦可做混凝土、砖、石等建筑材料的试验及构建试验,并备有冷弯附件,兼做减数材料的试验。适用于科研机关,基本建设单位、冶金和机械制造厂以及大专院校的实验室之需要。
万能材料试验机主要技术参数:
  1.最大试验力:300KN
  2.测量范围:4%-100%F.S
  3.测力示值相对误差:±1%
  4.速度精度:±5%设定值
  5.上下压盘间最大距离:600mm
  6.拉伸钳口间最大距离:600mm
  7.弯曲试验支滚间距离:30-460mm
  8.圆试样夹持直径:10-32mm
  9.扁试样夹持厚度:0-20mm
  10.扁试样夹持宽度:≤60mm
  11.剪切试样直径:0-10mm
  12.支柱间有效距离:435mm
  13.活塞行程:200mm
  14.电机功率:2KW
  15.主机外形尺寸:740×460×1965mm
  16.油源控制柜外形尺寸:1080×650×1200mm
  17.重量(约):1700kg
万能材料试验机结构与原理
  试验机由主机和测力系统两部分组成,两者通过高压软管联接。
  1、主机主要有底座、工作台、立柱、丝杠、移动横梁以及上横梁组成。其中移动横梁上部安装有下钳口,下部安装有上压力板,上横梁下部安装有上钳口,工作台、上横梁通过两根立柱连接,构成一刚性框架。
  2、送油阀:送油阀是一个分路式流量调节阀,它由一个可变节流器和一个定差减压阀并联组成。
  3、回油缓冲阀:回油缓冲阀由一个卸荷开关和一个回油节流阀组成,其目的是卸除载荷及使工作油缸油压迅速下降。
  4、液压系统原理:油箱内的油被吸入油泵,经油泵出油管送至送油阀,当送油阀门完全关闭时,油压升高,直至将定差减压阀打开,压力油经电磁阀进入夹紧油缸,控制上下钳口的夹紧与松开。
万能材料试验机试验操作规程
  1. 使总开关接通电源。
  2.根据试样,选用测量范围,在摆杆上挂上或取下摆头并调整缓冲阀手柄,对准标线。
  3. 根据试样形状及尺寸把相应的夹头装入上下钳口座内。
  4. 在描绘器的转筒上,卷压好记录纸(方格纸),此项只是需要时才进行。
  5.开动油泵电动机,拧开送油阀使试台上升纸10毫米,然后关闭油阀,如果试台已在升起位置时则不必先开油泵送油,仅将送油阀关好即可。
  6.将试样一端夹于上钳口中。
  7. 开动油泵调整指针对准度盘零点。
  8. 开动下钳口电动机,将下钳口升降到适当高度,将试样另一端夹在下钳口中,须注意使试样垂直。
  9.将推杆上的描绘笔放下进入描绘准备状态(需描绘时才进行)。
  10.按试验要求的加荷速度,缓慢地拧开送油阀进行加荷试验。
  11.试样断裂后关闭油阀,并停止油泵电动机。
  12.记录需要数值并将描绘。
  13.打开回油阀,卸荷后被动针拨回零点。
  14.取下断裂后的试样。
  15.压缩及弯曲等试验可参照上述各项进行操作。
万能材料试验机维护与保养
  1. 工作前,检查工作台下的减速机,是否有润滑油。
  2. 丝杠上下两端轴承内的润滑脂一般3-5年更换一次。
  3. 试验机的丝杠、丝母,每半年加一次润滑脂。
  4. 保持试验机的清洁。
